Национальный культурный центр "Казань", г. Казань

  • Национальный культурный центр "Казань", г. Казань
  • Площадь перед зданием НКЦ «Казань» до начала строительства подземного паркинга. Строительство осуществлялось в стесненных условиях в самом центре г. Казань и велось поблочно, каждый из семи блоков возводился параллельно друг другу.

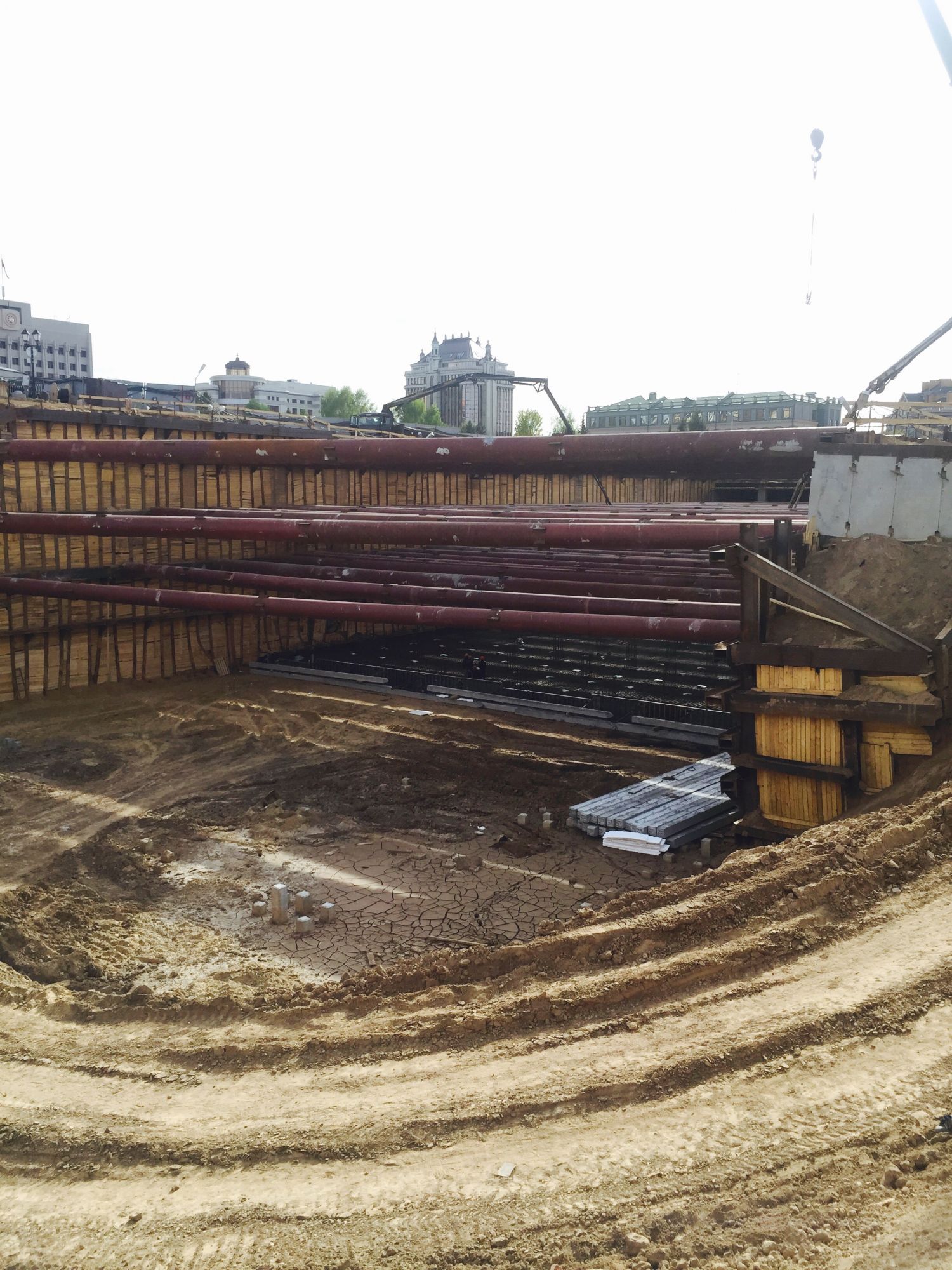

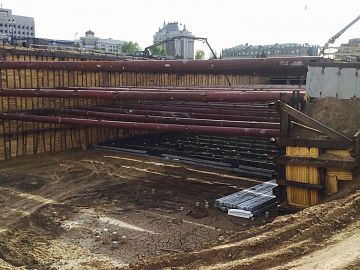

  • Глубина постройки около 15 метров. Компания Гидрозо осуществила разработку технологии гидроизоляции всех узлов от плиты основания до эксплуатируемой кровли, а так же произвела поставку материалов на данный объект. Разработка котлована до отметки «– 15» ме
  • Гидроизоляция плиты основания. Котлован и армокаркас плиты основания, по которой выполняется просыпка состава Макссил Супер. Площадь гидроизоляции плит основания семи блоков составляет около 11 000 кв.м.
  • Гидроизоляция плиты основания. Котлован и армокаркас плиты основания, по которой выполняется просыпка состава Макссил Супер.
  • Гидроизоляция плиты основания. Материал Макссил Супер на армокаркасе перед просыпкой. Площадь разбивается на карты по 10 м2 и на одну такую карту рассыпается один мешок Макссил Супер.
  • Гидроизоляция плиты основания. Заливка плиты основания после просыпки состава Макссил Супер. Материал плотно облегает арматуру и не смывается бетонной смесью.
  • Гидроизоляция «холодных швов» бетонирования.

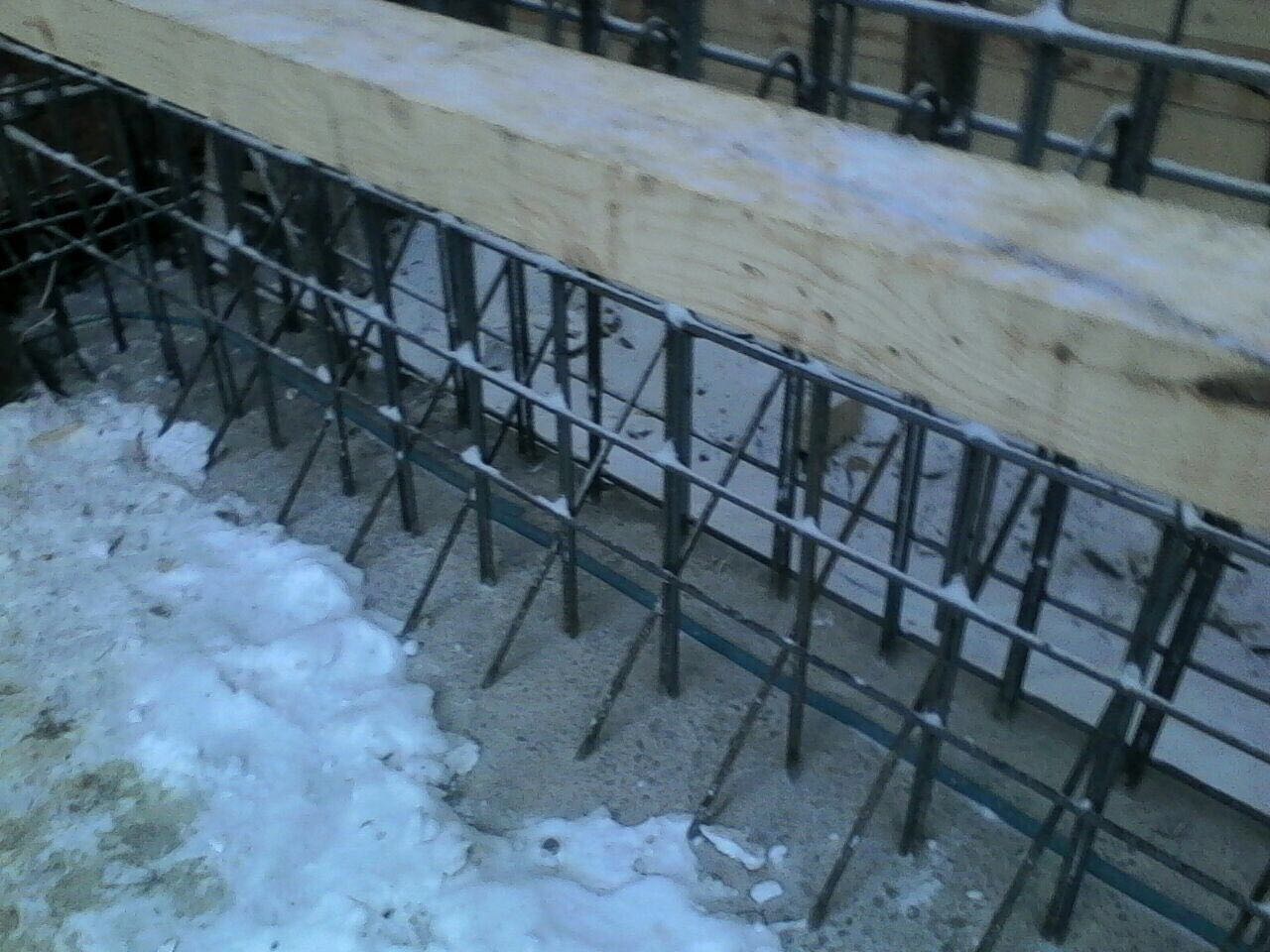

  • Для гидроизоляции «холодных швов» бетонирования был применен гидроифильный профиль Манодил Свелл ХК-2507-АД.
  • Общая длина холодных швов составила более 8 000 метров.
  • Гидроизоляция стен. Для гидроизоляции стен использовался универсалный гидроизоляционный полимерцементный состав Макссил Флекс. Так как строительство велось всесезонно была поставлена задача подбора материала, который может наноситься на влажные поверхност
  • Гидроизоляция стен. Для ремонта дефектных участков после распалубки, заполнения монтажных отверстий и «холодных швов бетонирования» был использован состав Стармекс РМ3. Одна из стен, подготовленных под нанесение гидроизоляционного состава Макссил Флекс.
  • Гидроизоляция стен. Вид стены после нанесения состава Макссил Флекс.
  • Гидроизоляция стен. «Холодные швы» бетонирования, заполненные составом Стармекс РМ 3. Работа в тепловом контуре (в тепляках).

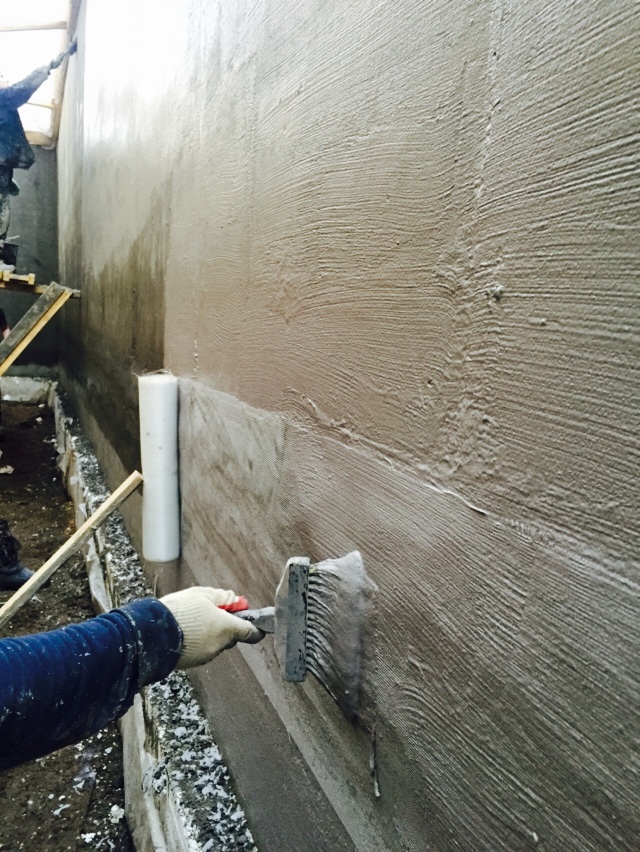

  • Гидроизоляция стен. Нанесение материала Макссил Флекс. Материал, наносимый на «холодные швы» бетонирования армируется стеклосеткой для обеспечения целостности гидроизоляционного слоя при подвижках. Работа в тепловом контуре (в тепляках).
  • Стена с нанесенным гидроизоляционным составом. Работа в тепловом контуре (в тепляках).
  • Стена с нанесенным гидроизоляционным составом. Работа в тепловом контуре (в тепляках).
  • Гидроизоляция плиты покрытия. Для обеспечения надежной гидроизоляции, перед укладкой ЭПДМ Мембраны Преласти СТ на эксплуатируемую кровлю, плиты покрытия всех блоков обрабатывались составом Макссил Флекс. Площадь плиты покрытия более 11 000 кв.м.
  • Гидроизоляция плиты покрытия. Шлифовка поверхности плиты для обеспечения высоких показателей адгезии и долгой службы гидроизоляционного слоя.
  • Гидроизоляция плиты покрытия. Приготовление состава Макссил Флекс.
  • Гидроизоляция плиты покрытия. Вид подготовленной поверхности.
  • Гидроизоляция плиты покрытия. Нанесение состава и вид подготовленной поверхности.
  • Гидроизоляция плиты покрытия. Нанесение состава на плиты покрытия блоков паркинга.
  • Гидроизоляция плиты покрытия. Нанесенный состав Макссил Флекс.
  • Гидроизоляция плиты покрытия. Нанесенный состав Макссил Флекс.
  • Гидроизоляция плиты покрытия. Защита гидроизоляционного слоя геотекстилем для производства последующих работ по укладке разуклонки из керамзитобетона.
  • Гидроизоляция эксплуатируемой кровли. Для обеспечения надежной гидроизоляции было принято решение использовать ЭПДМ мембрану Преласти СТ как основной гидроизоляционный слой. На каждый блок поставлялось по 3 карты, из заранее вулканизированного на заводе Г
  • Гидроизоляция эксплуатируемой кровли. Материалы на объекте - Преласти СТ и Максдрейн.
  • Дренажное полотно Максдрейн на объекте.

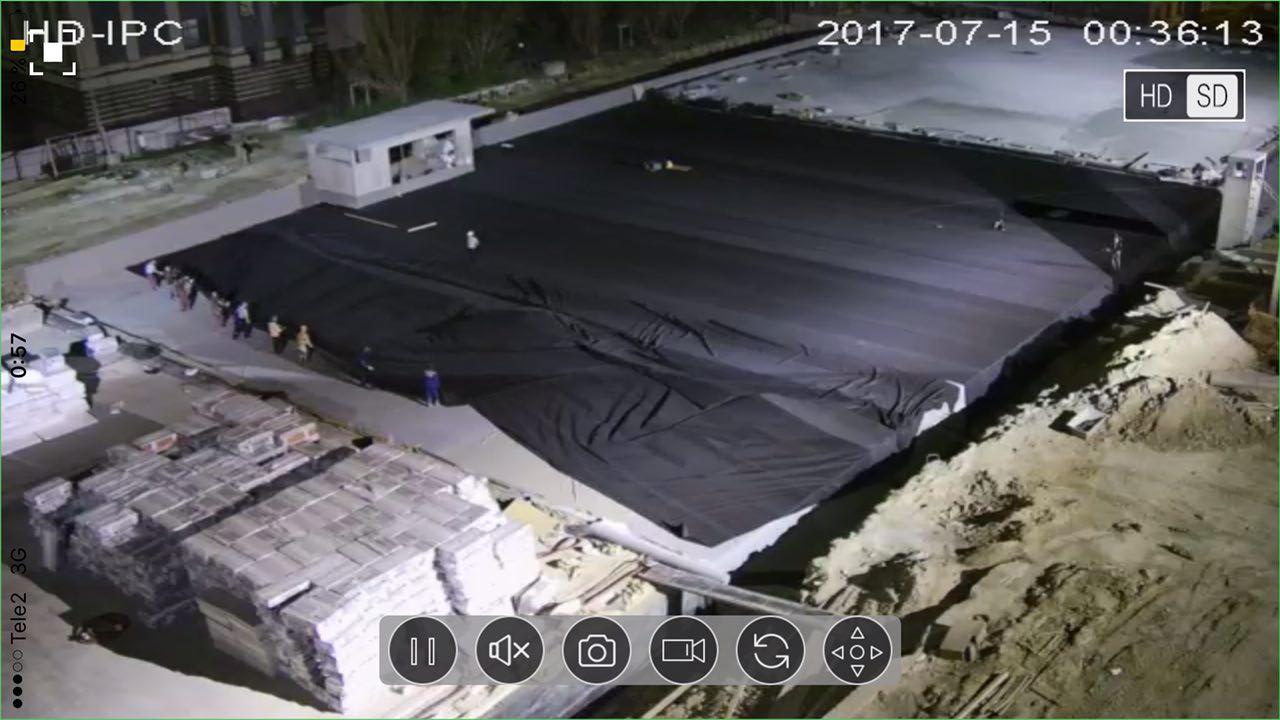

  • Гидроизоляция эксплуатируемой кровли. Растягивание заранее свареных карт ЭПДМ-мембраны Преласти СТ по площади блока.
  • Гидроизоляция эксплуатируемой кровли. Растягивание заранее свареных карт ЭПДМ-мембраны Преласти СТ по площади блока.
  • Гидроизоляция эксплуатируемой кровли. Соединение готовых полотен между собой осуществляется специальным оборудованием, которое поставляет компания Гидрозо.
  • Гидроизоляция эксплуатируемой кровли. Стык и сварка полотен, осуществляется при помощи специальной ленты Термобонд.
  • Гидроизоляция эксплуатируемой кровли. Крепление мембраны на края блоков осуществлялось при помощи прижимной планки и герметизирующей мастики Витрафин Бонд Ф.
  • Гидроизоляция эксплуатируемой кровли. Крепление мембраны на края блоков осуществлялось при помощи прижимной планки и герметизирующей мастики Витрафин Бонд Ф.
  • Защита мембраны и дренаж. Для защиты мембраны и отведения основных потоков воды было принято решение использовать защитно-дренажное полотно Максдрейн 8 ГТ с наличием фильтрующего слоя геотекстиля. Площадь укладки Максдрейн 8 ГТ составила около 11 000 кв.м
  • Защита мембраны и дренаж. Раскладка полотен Максдрейн 8 ГТ.
  • Защита мембраны и дренаж. После укладки Максдрейн ГТ, поверх него, укладывается утеплитель.
  • Защита мембраны и дренаж. Окончательный вид поверхности, готовой для производства работ по благоустройству (с наличием распределительной жб плиты по всему кровельному пирогу).
  • Завершающая стадия строительства – благоустройство территории.
  • Завершающая стадия строительства – благоустройство территории.
  • День открытия паркинга. На фотографии слева направо: директор компании-генподрядчика,Президент Республики Татарстан, генеральный директор компании-заказчика, а так же мэр г. Казань, министр строительства Республики Татарстан и др.
Файлы для загрузки
Карточка объекта
Продукты
Гидроизоляция четырехуровневого подземного паркинга на 957 машиномест
Вид объекта Памятники архитектуры
Общественные здания
Транспортные сооружения
Вид работ Дренаж
Гидроизоляция
Основание Бетон
Элементы Паркинг
Кровля
Стилобат
Подземная часть
Период проведения работ Ноябрь 2018
Местоположение г. Казань
Площадь, кв. м. 55000
✖
