Дробильный комплекс в составе золотоизвлекательной фабрики (ЗИФ)

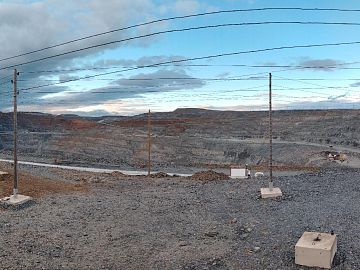

  • Дробильный комплекс в составе золотоизвлекательной фабрики (ЗИФ), Северо-Енисейский район

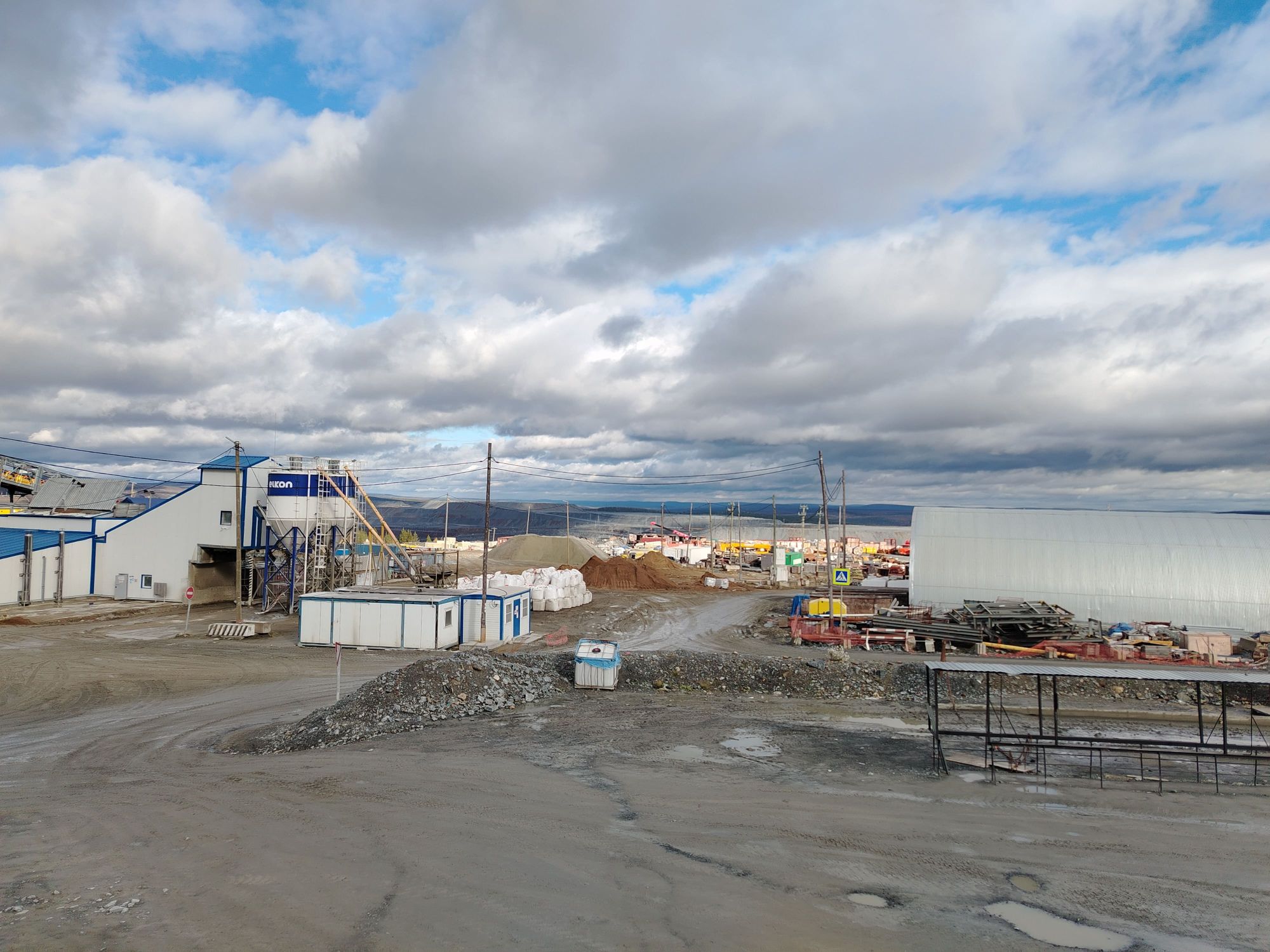

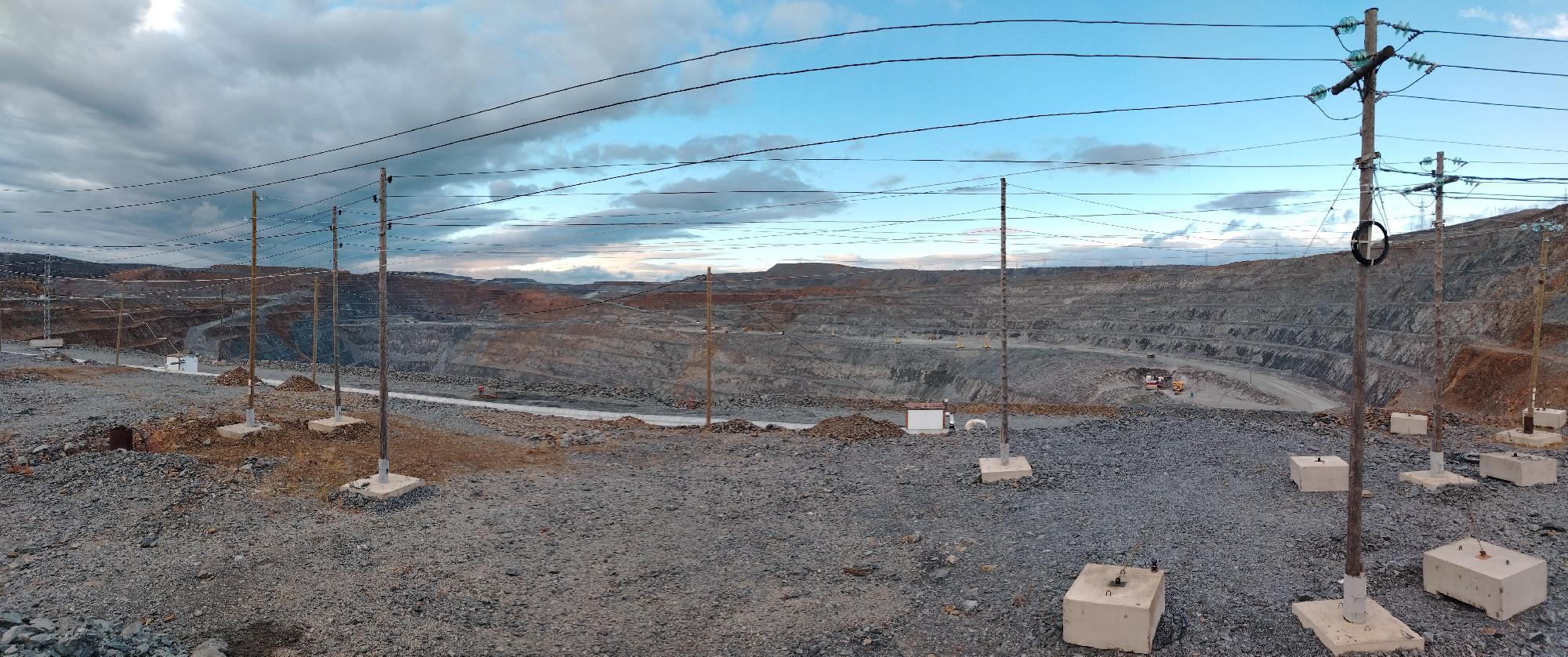

  • Производственная площадка расположена на территории карьера с развитой инфраструктурой

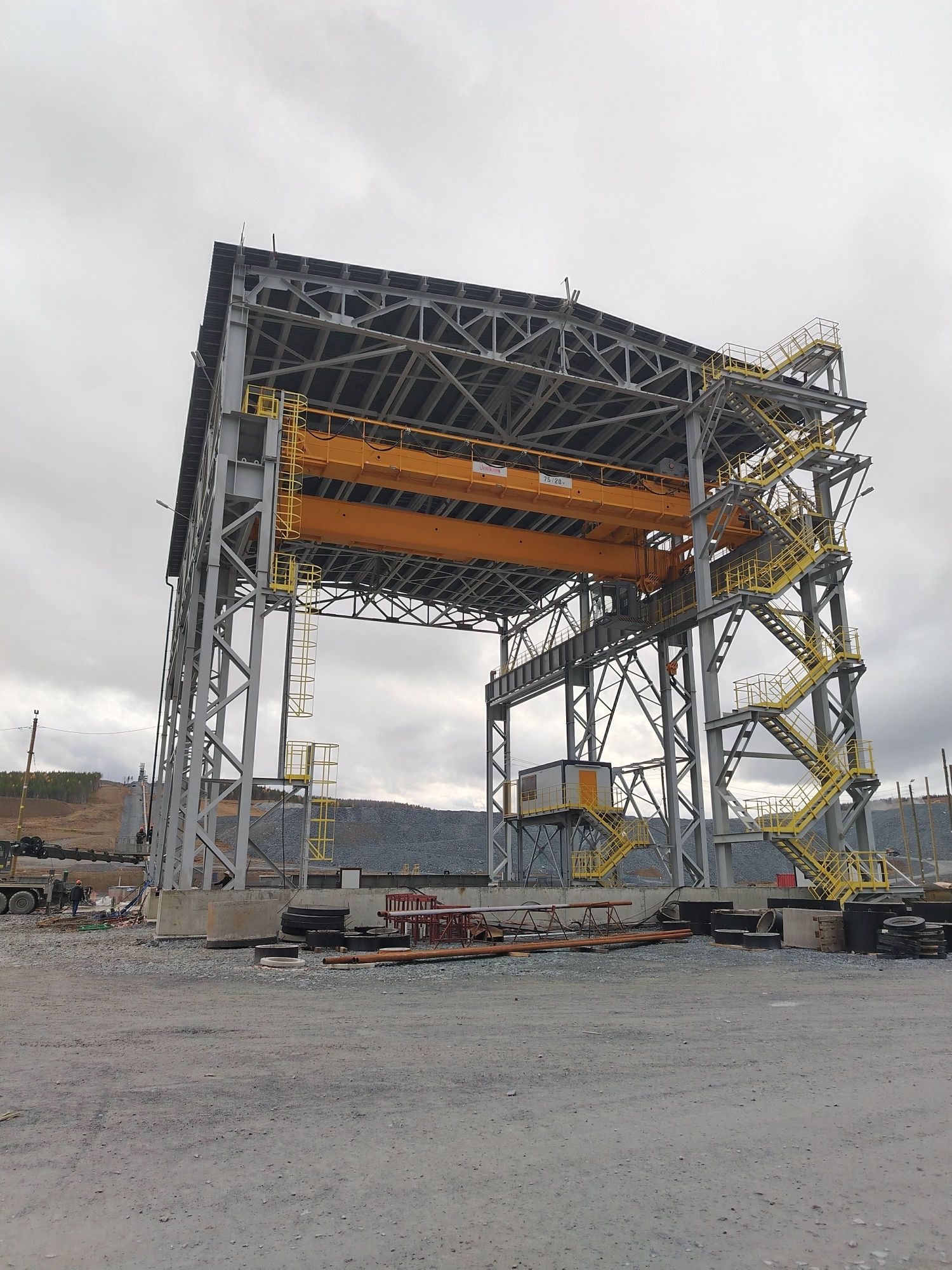

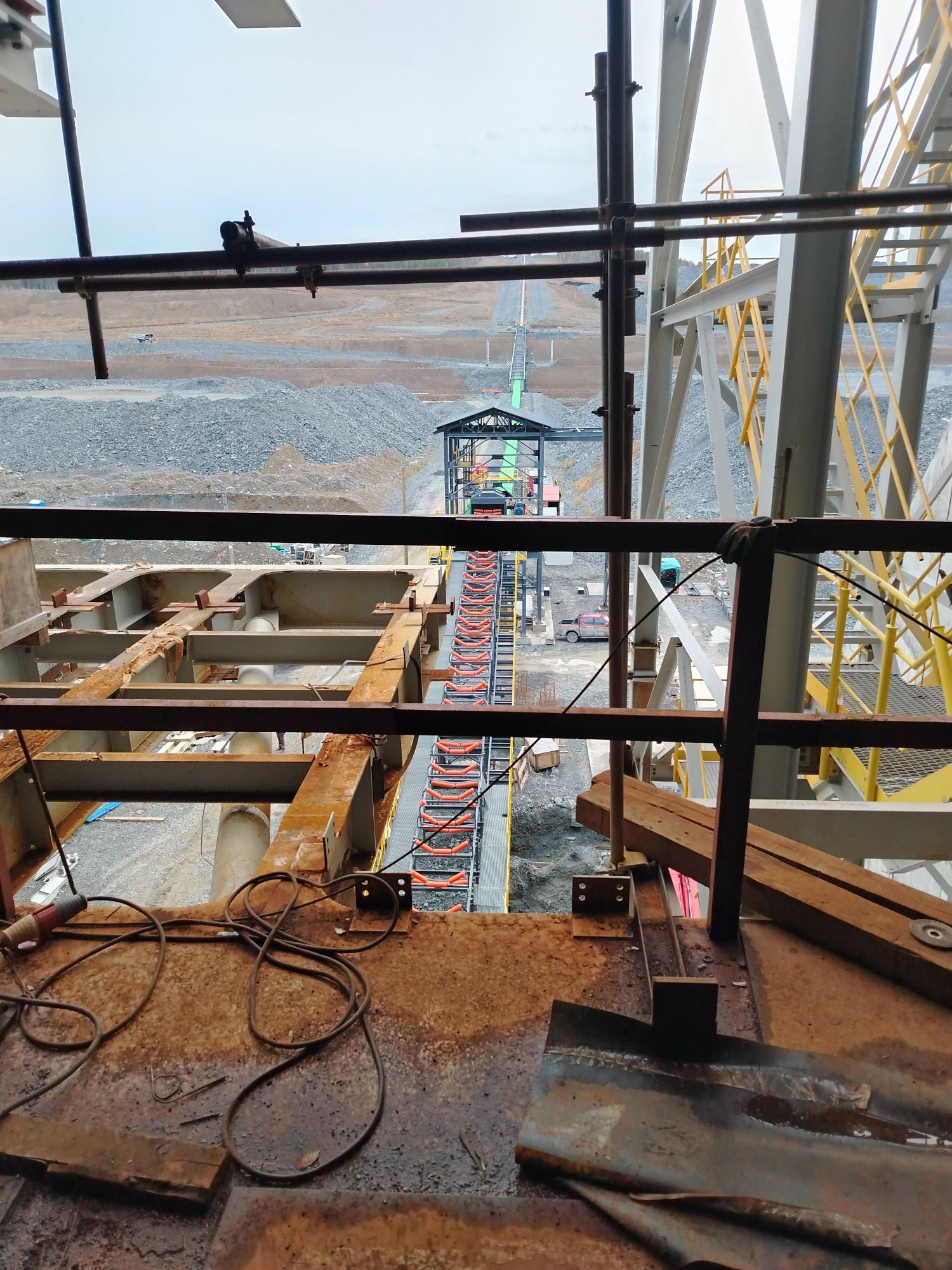

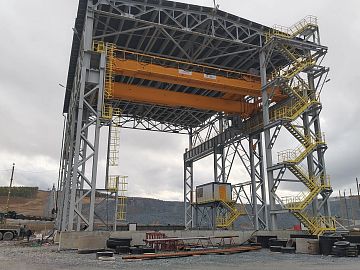

  • Надземная часть комплекса по измельчению минерального сырья

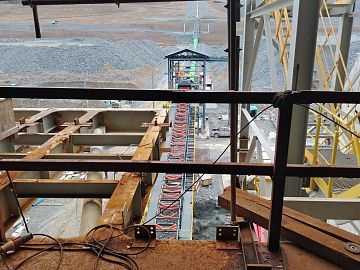

  • Дробильный комплекс ЗИФ — это участок подготовки руды, который принимает руду из карьера, дробит её до требуемой крупности и подаёт на дальнейшее измельчение и обогащение.

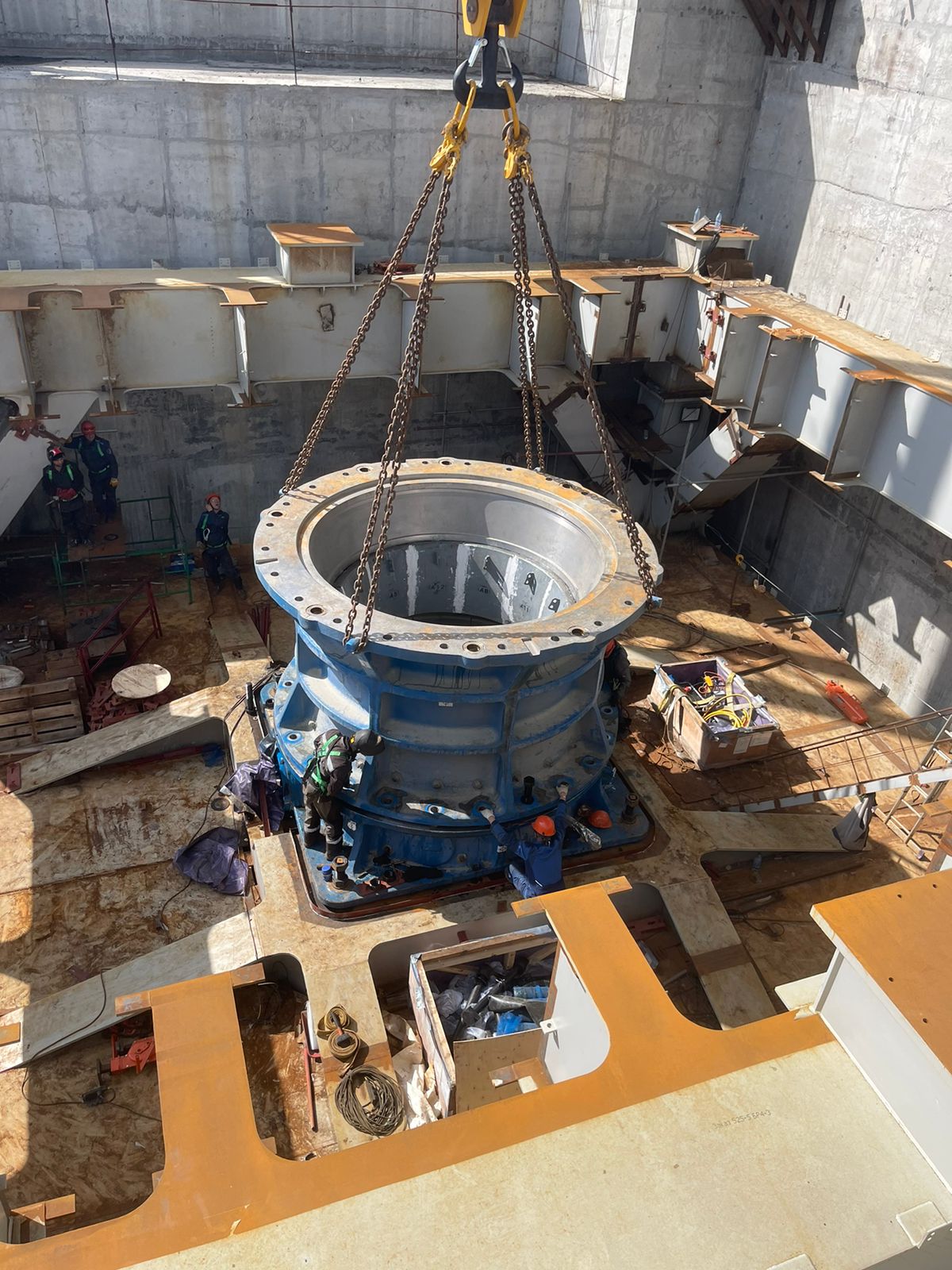

  • Дробильная установка в процессе монтажа и наладки основных узлов на производственной площадке

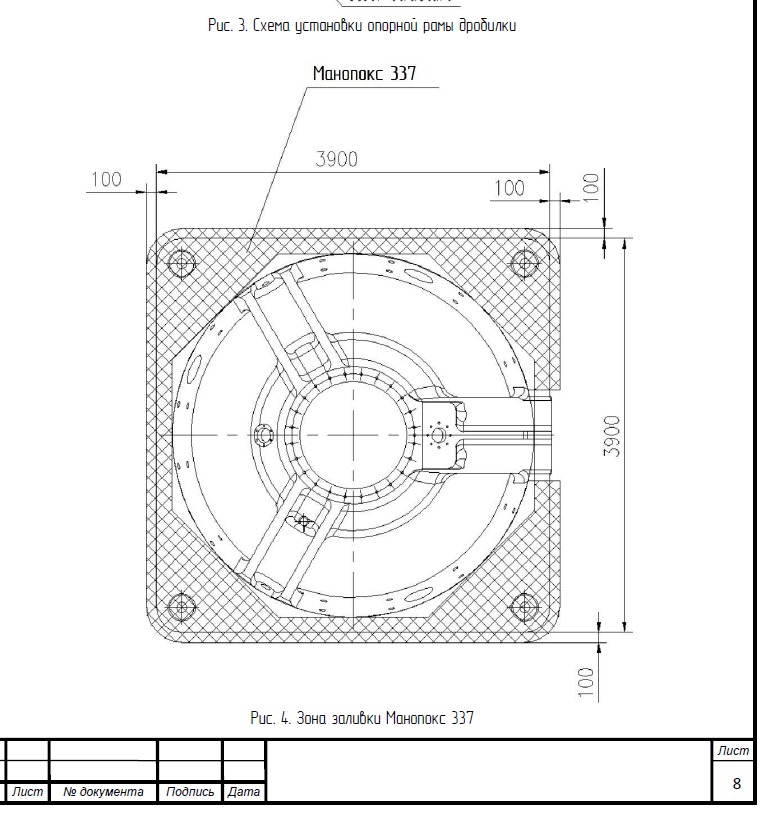

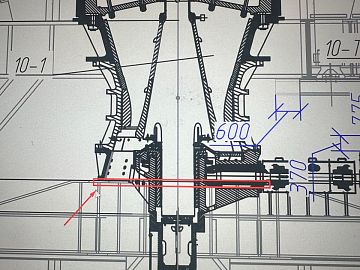

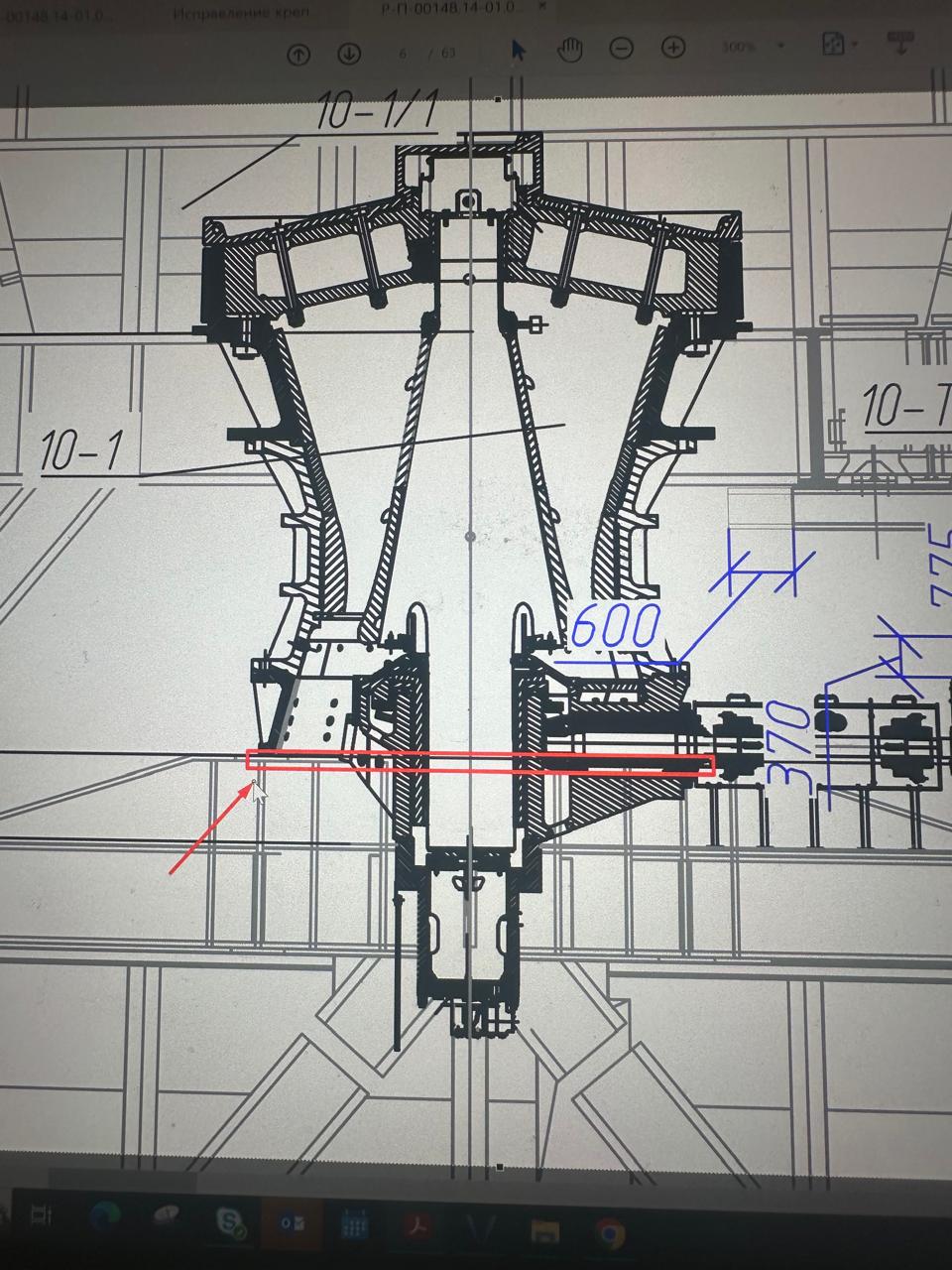

  • Фрагмент рабочего чертежа, который служит основой для проектирования схемы подливки и позволяет точно задать геометрию будущего фундамента под Манопокс 337

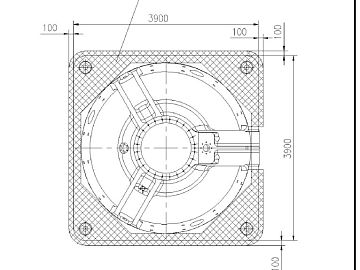

  • Схема из технического решения по подливке, показывающая расположение опорной рамы дробилки и ключевых зон передачи нагрузок

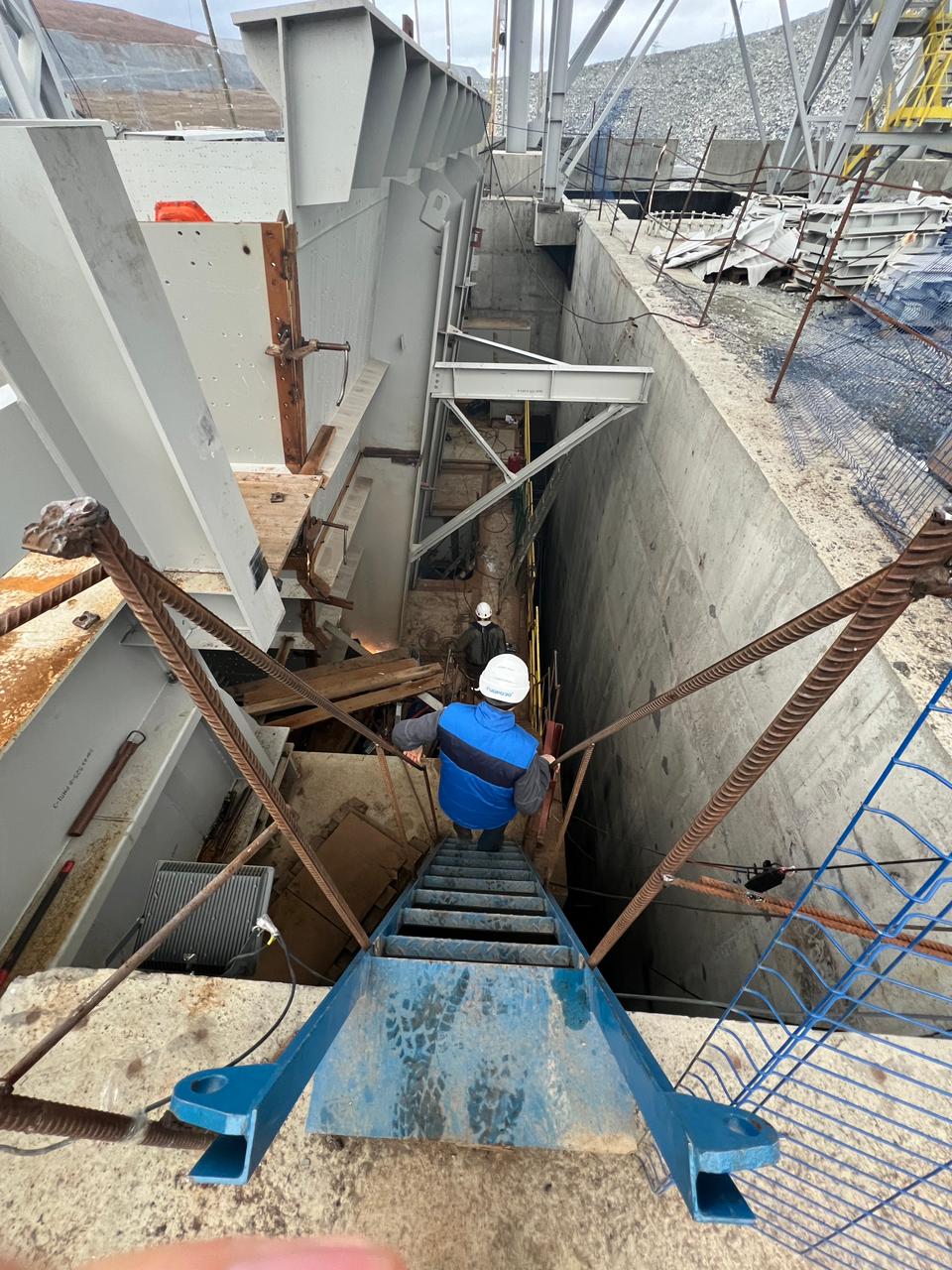

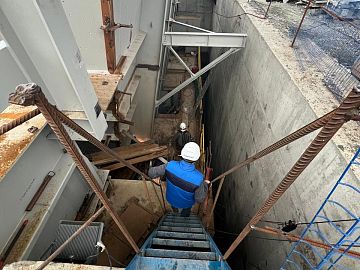

  • Спуск сотрудников ЗИФ и технических специалистов Гидрозо в зону проведения работ

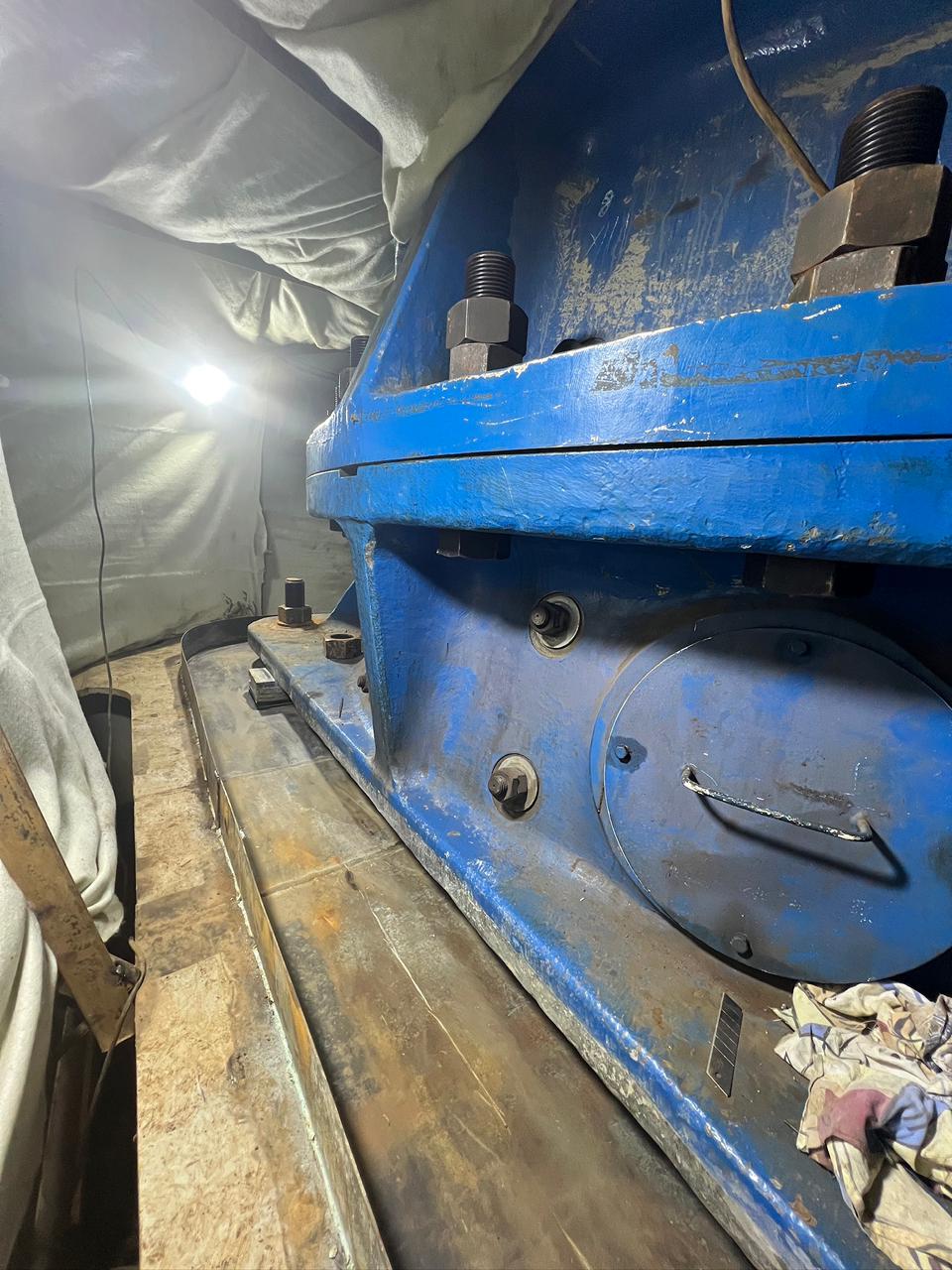

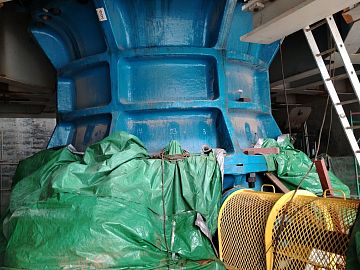

  • Корпус агрегата для измельчения минерального сырья

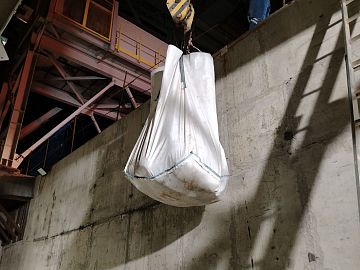

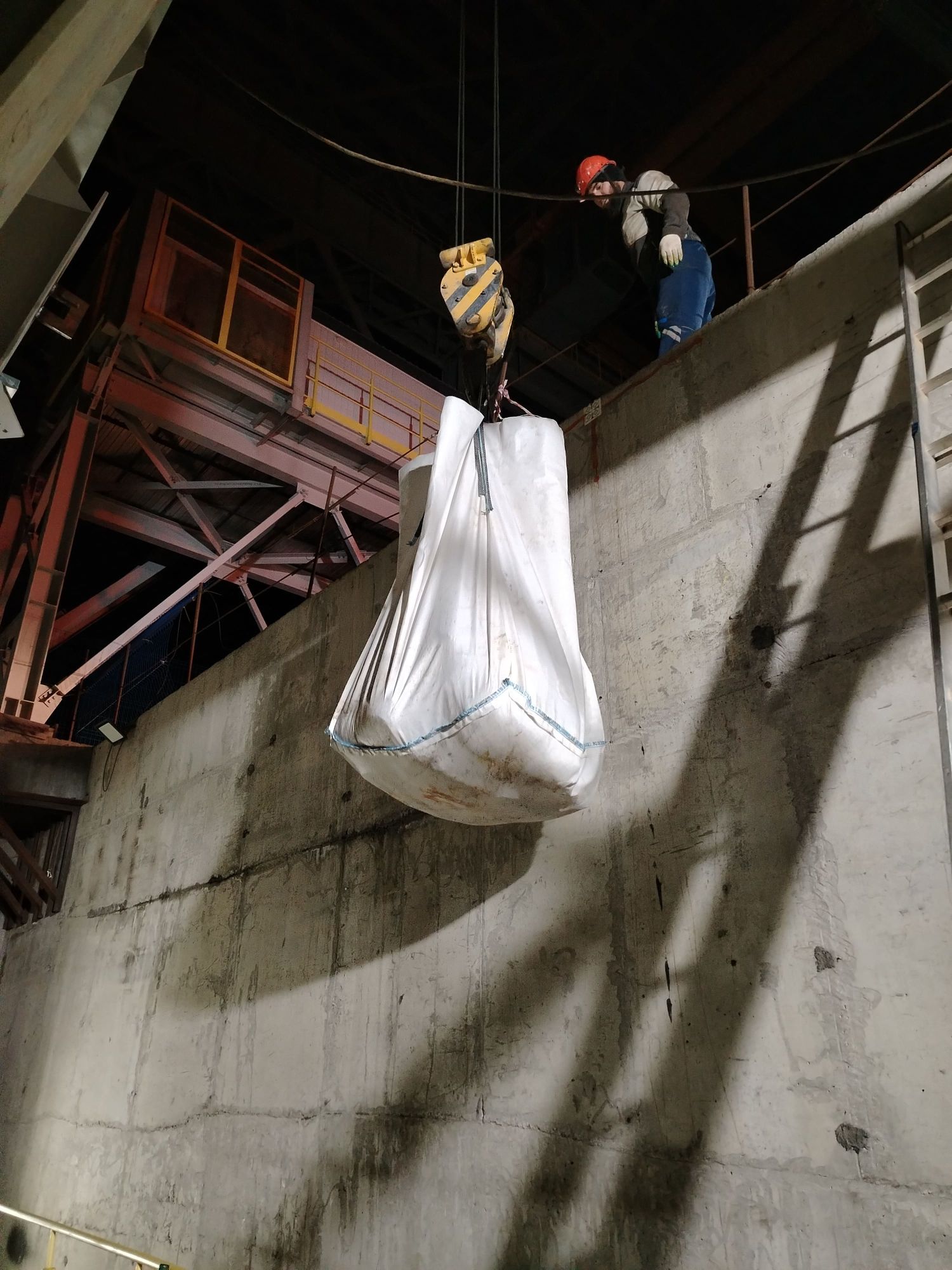

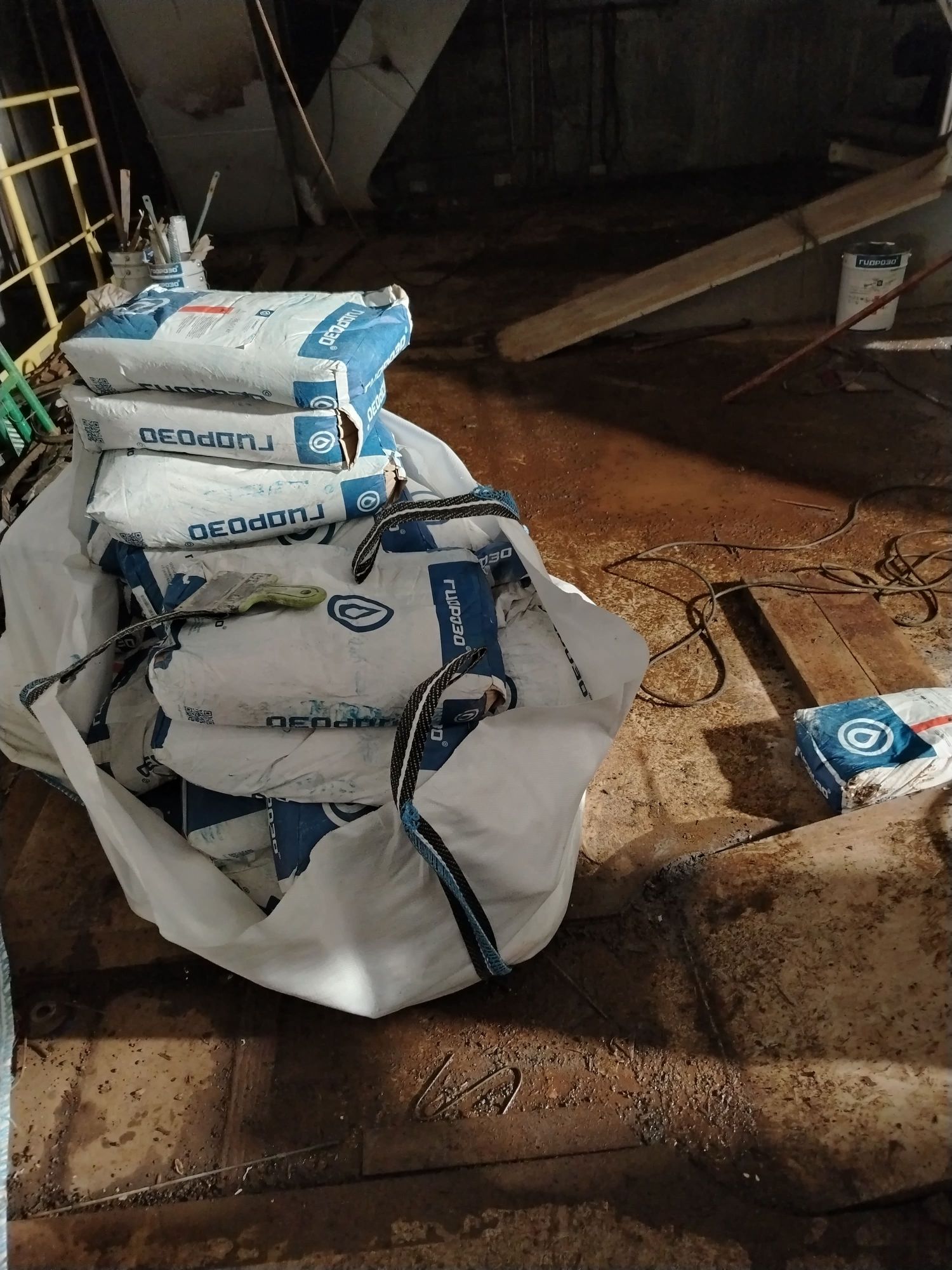

  • Подача материалов производства Гидрозо в зону проведения работ

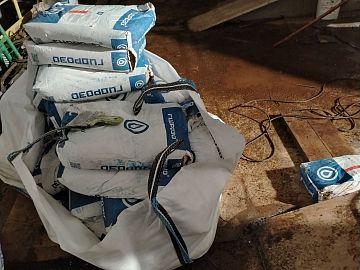

  • Сухой компонент А трехкомпонентного безусадочного ремонтного состава наливного типа Манопокс 337

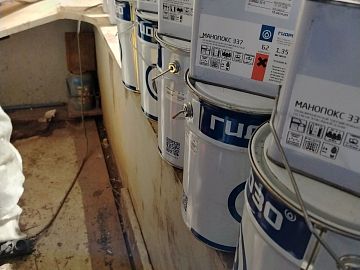

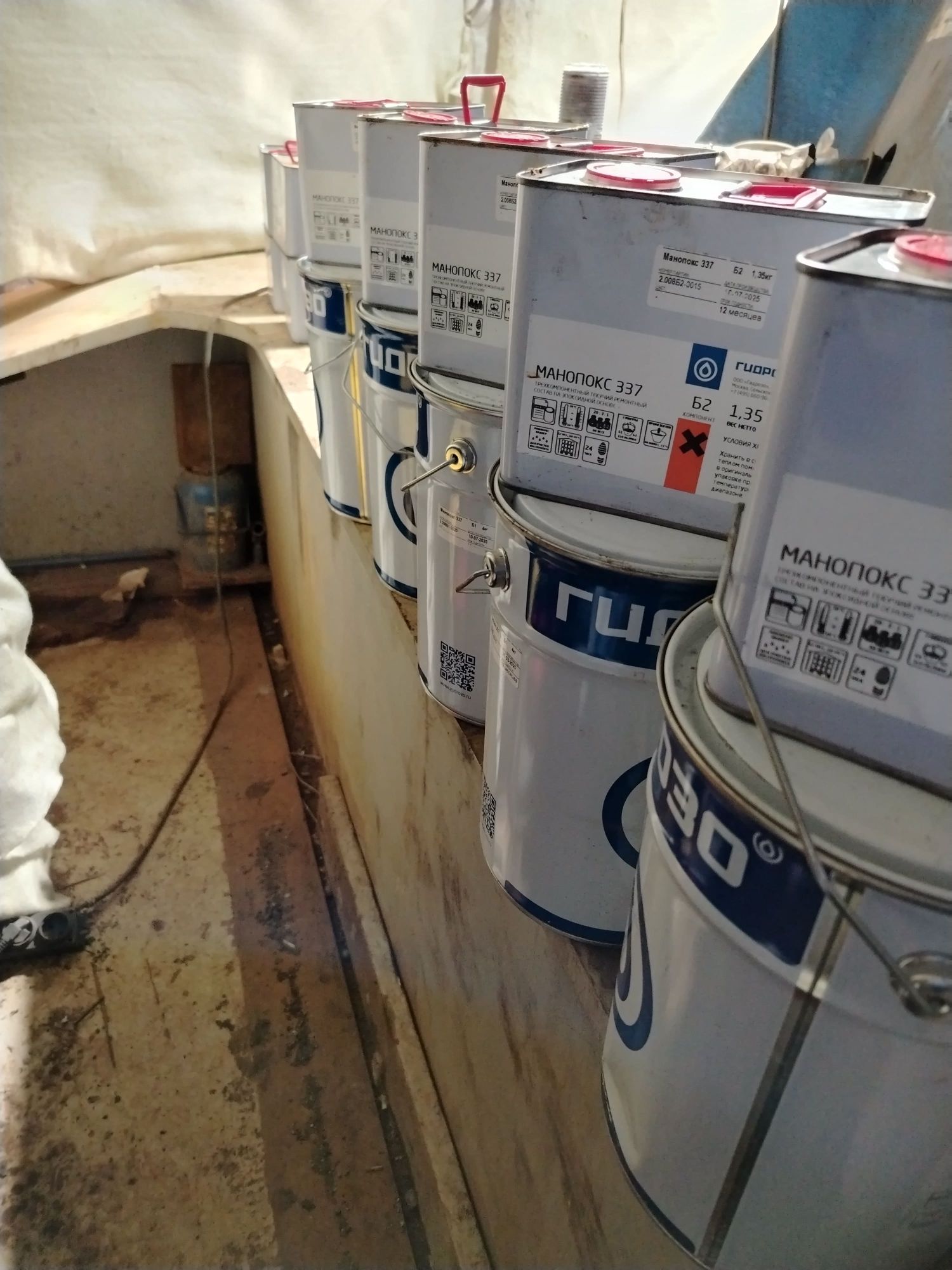

  • Жидкие компоненты Б1 и Б2 состава Манопокс 337

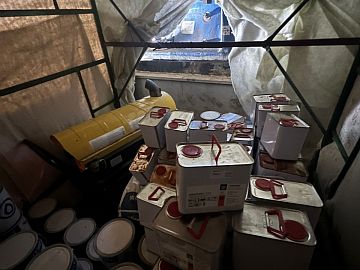

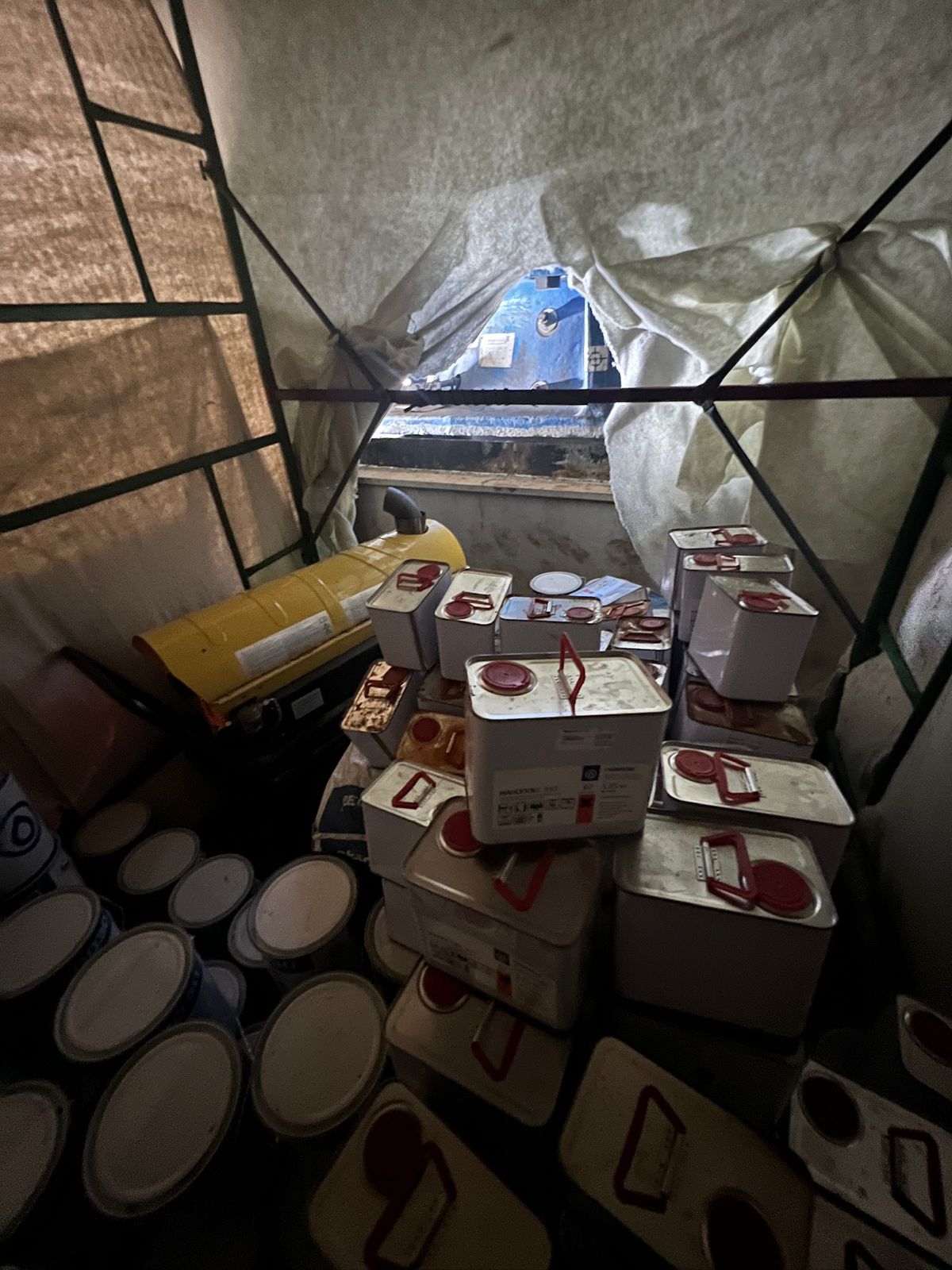

  • Прогрев материала в тепловом контуре

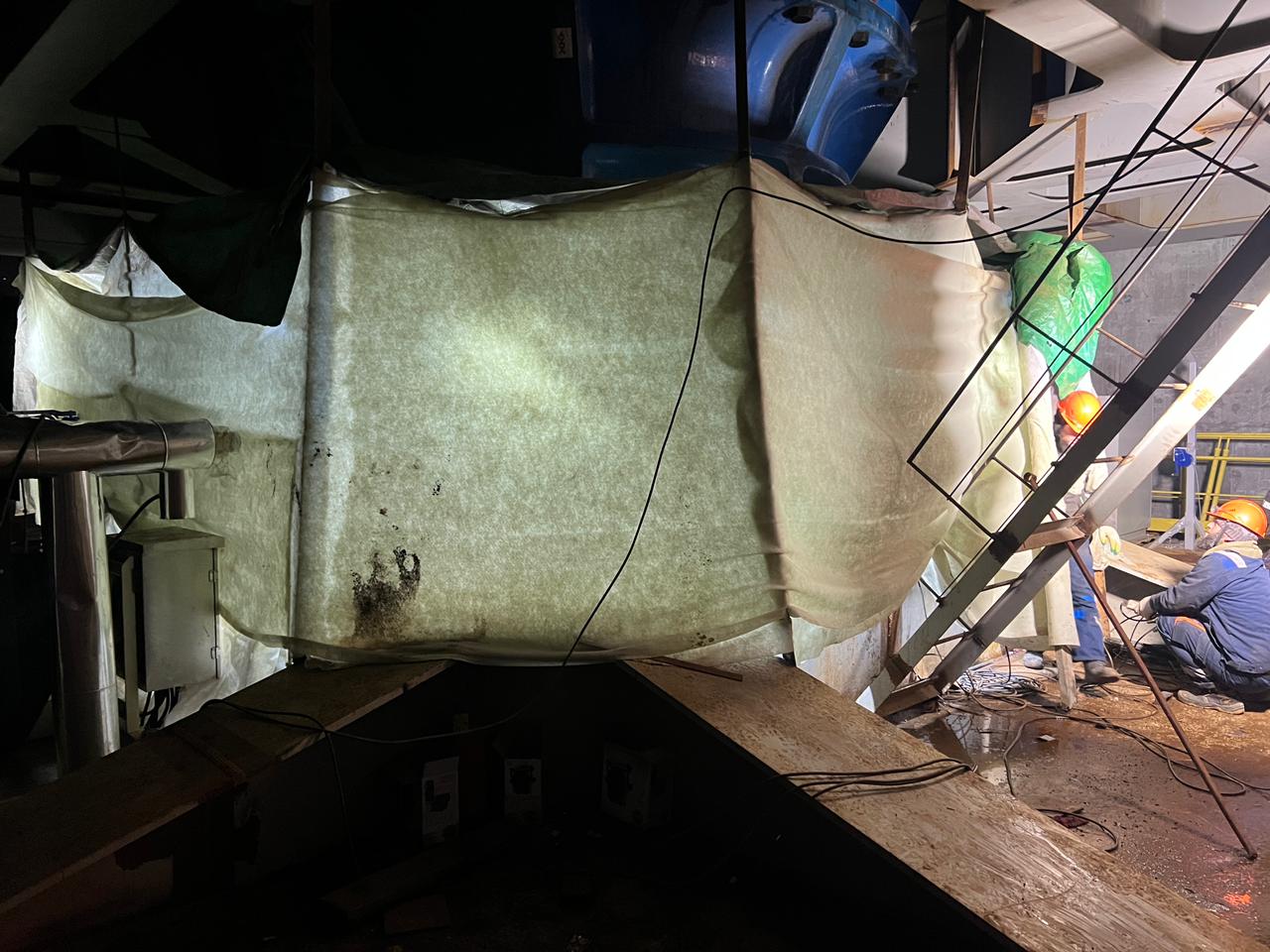

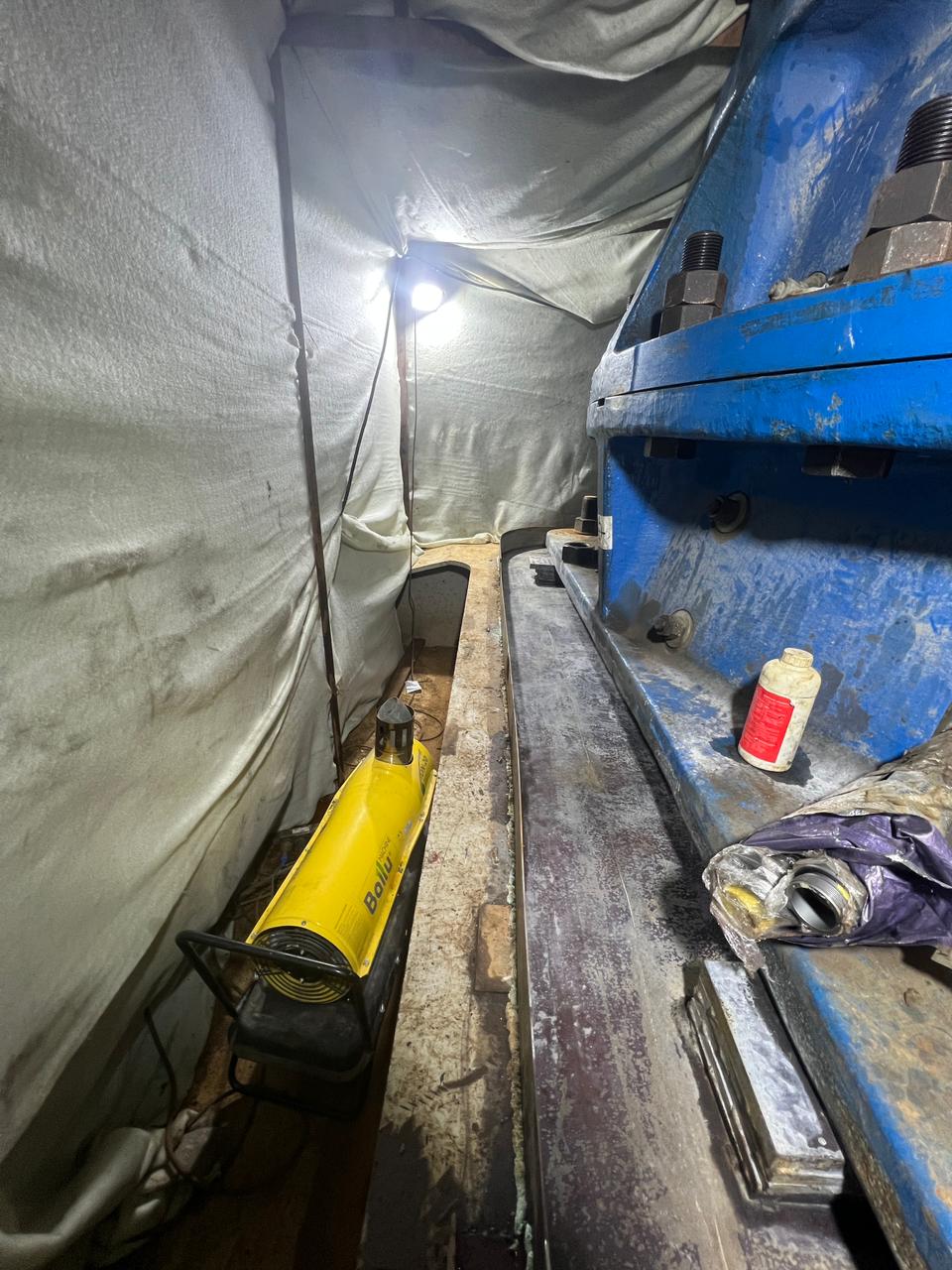

  • Монтаж теплового контура вокруг оборудования

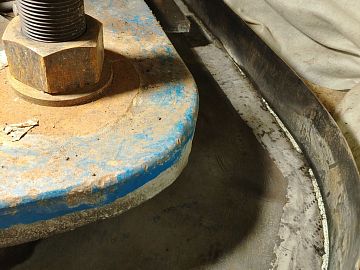

  • Участок заливки внутри контура

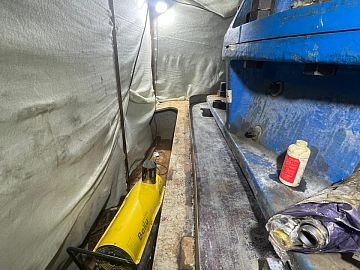

  • Прогрев основания для ввода бетонной поверхности в рабочий температурный диапазон

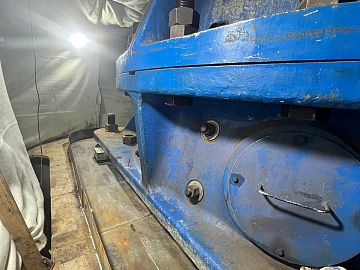

  • Проведены зачистка и обезжиривание металла

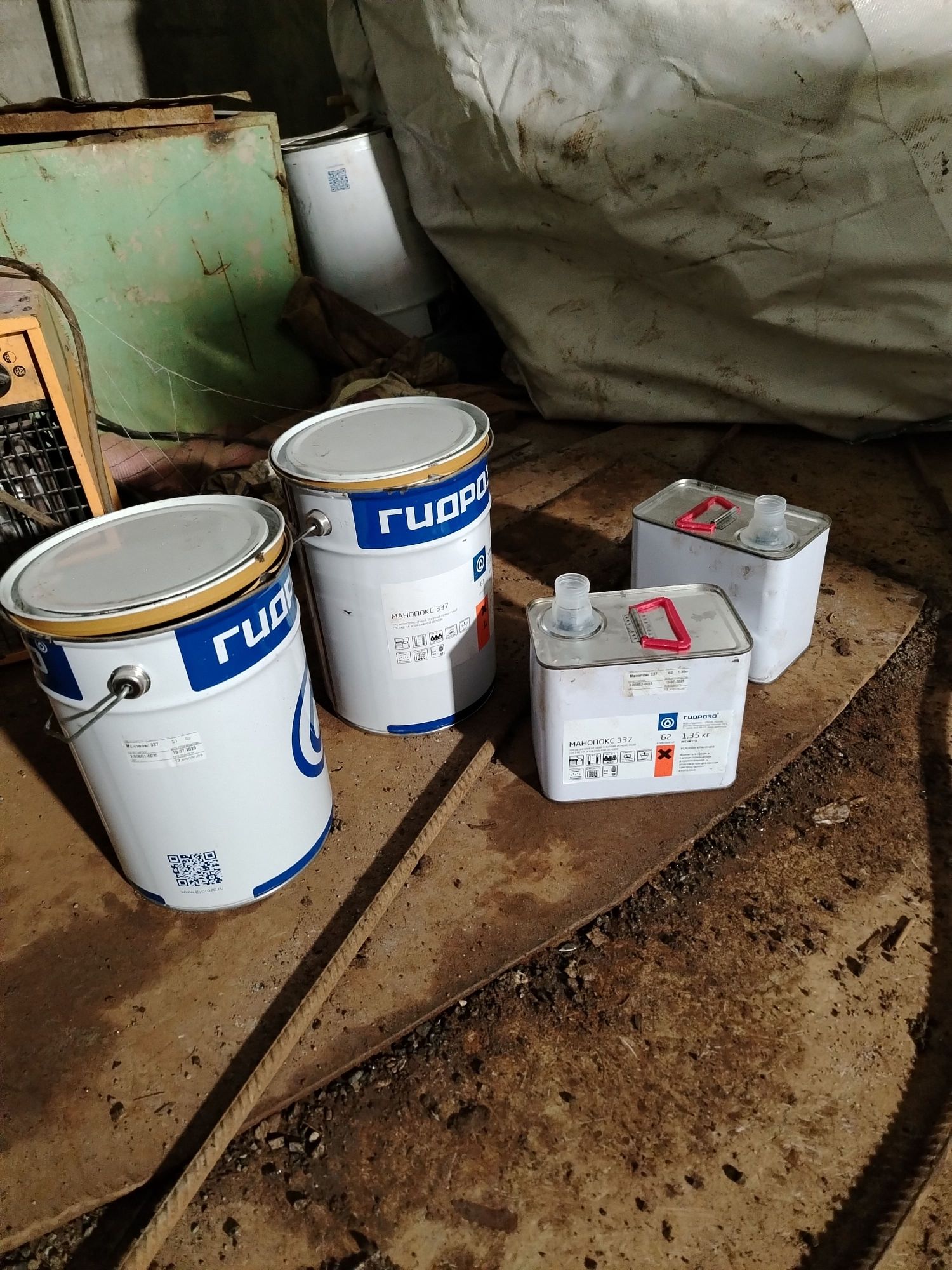

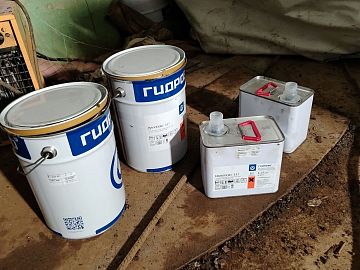

  • Подготовка жидких компонентов Манопокс 337 к смешиванию

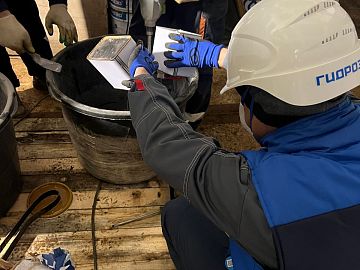

  • Заливка жидких компонентов в емкость для смешивания

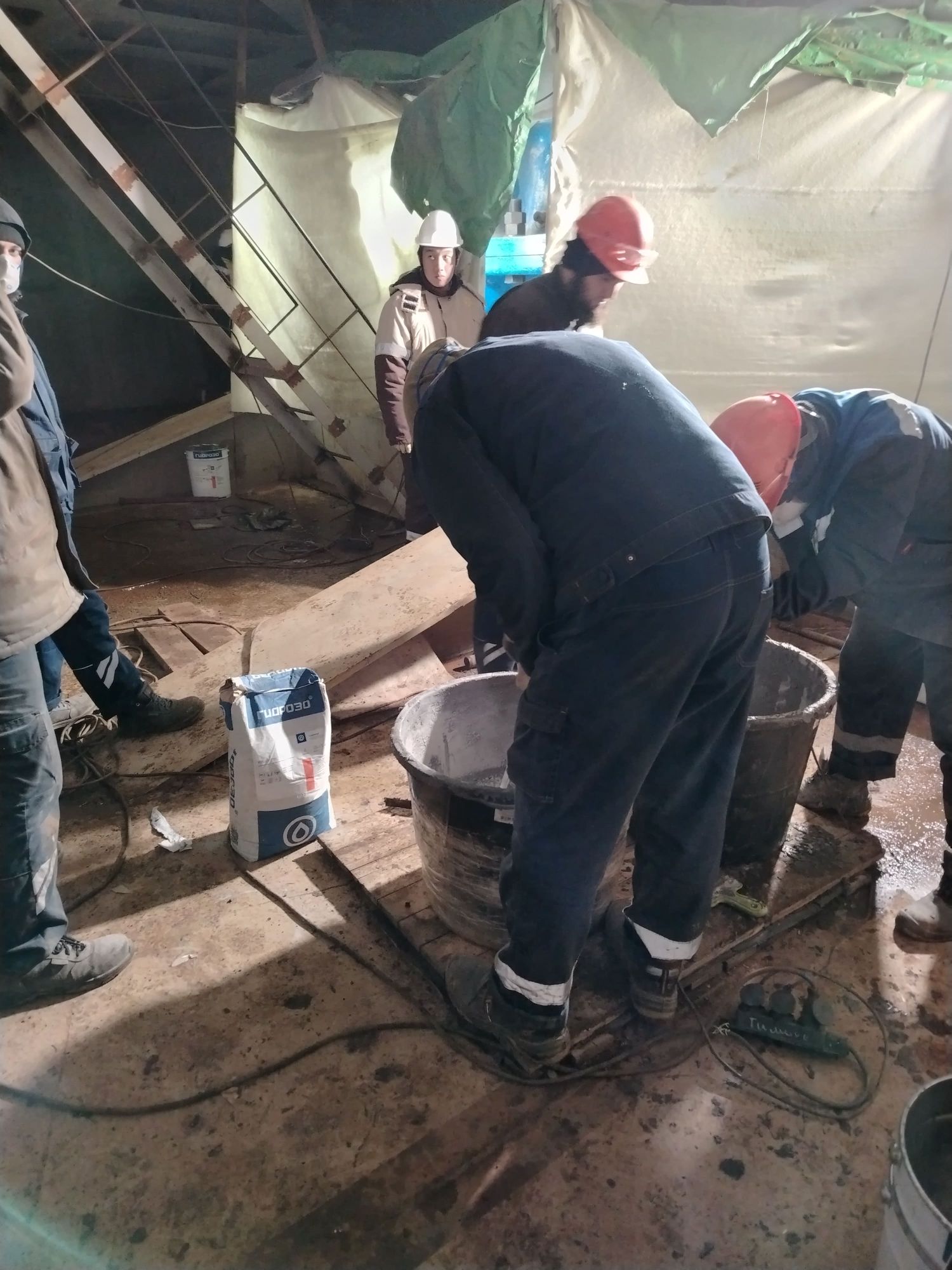

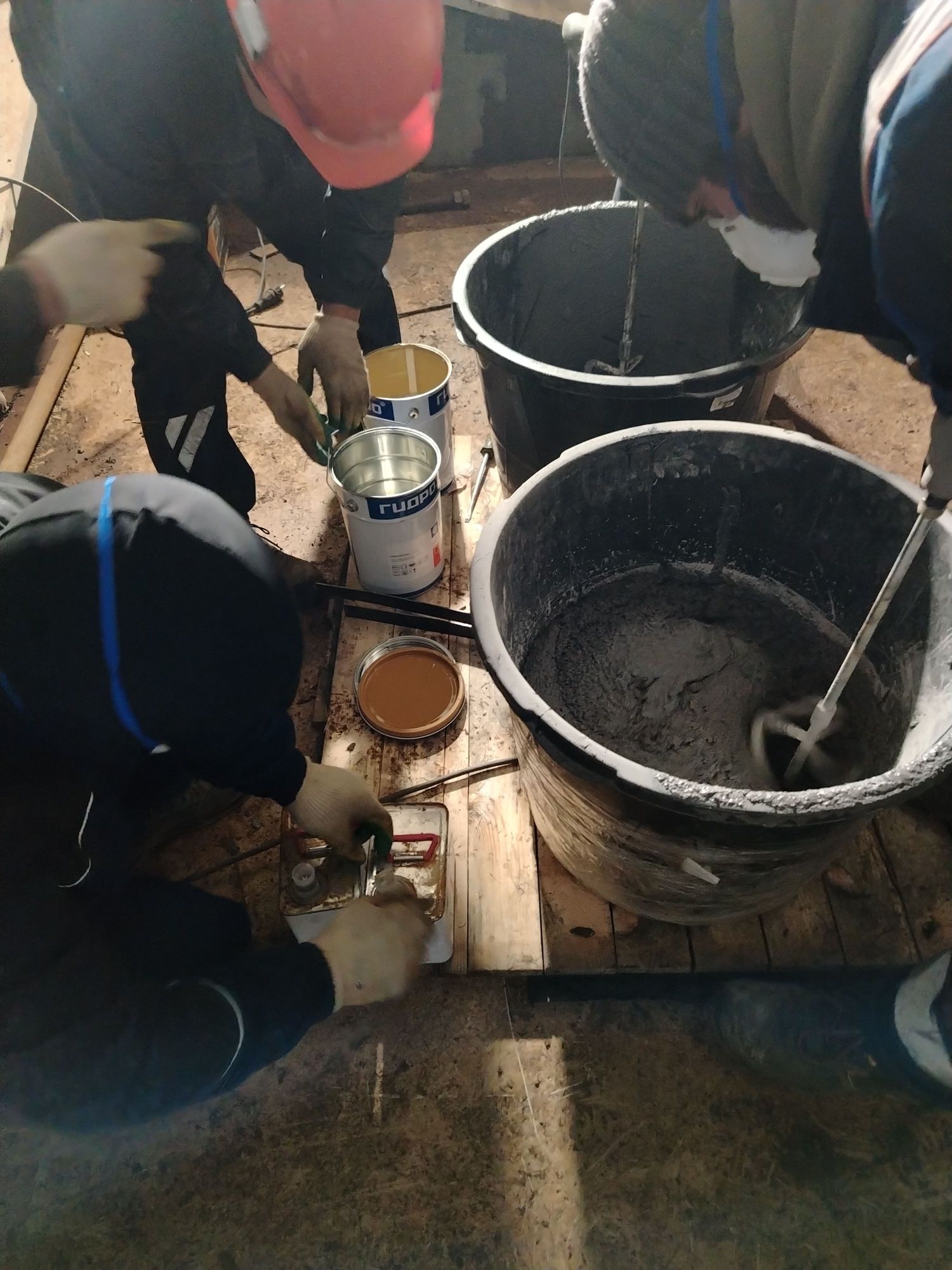

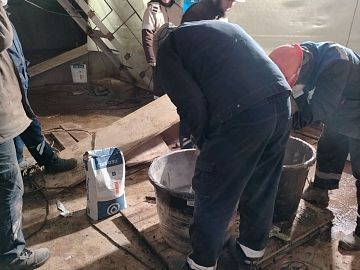

  • Смешивание жидких компонентов Б1 и Б2

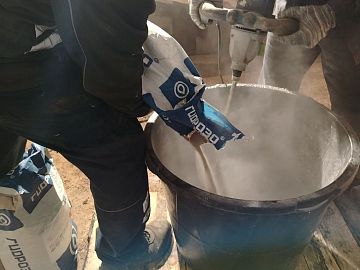

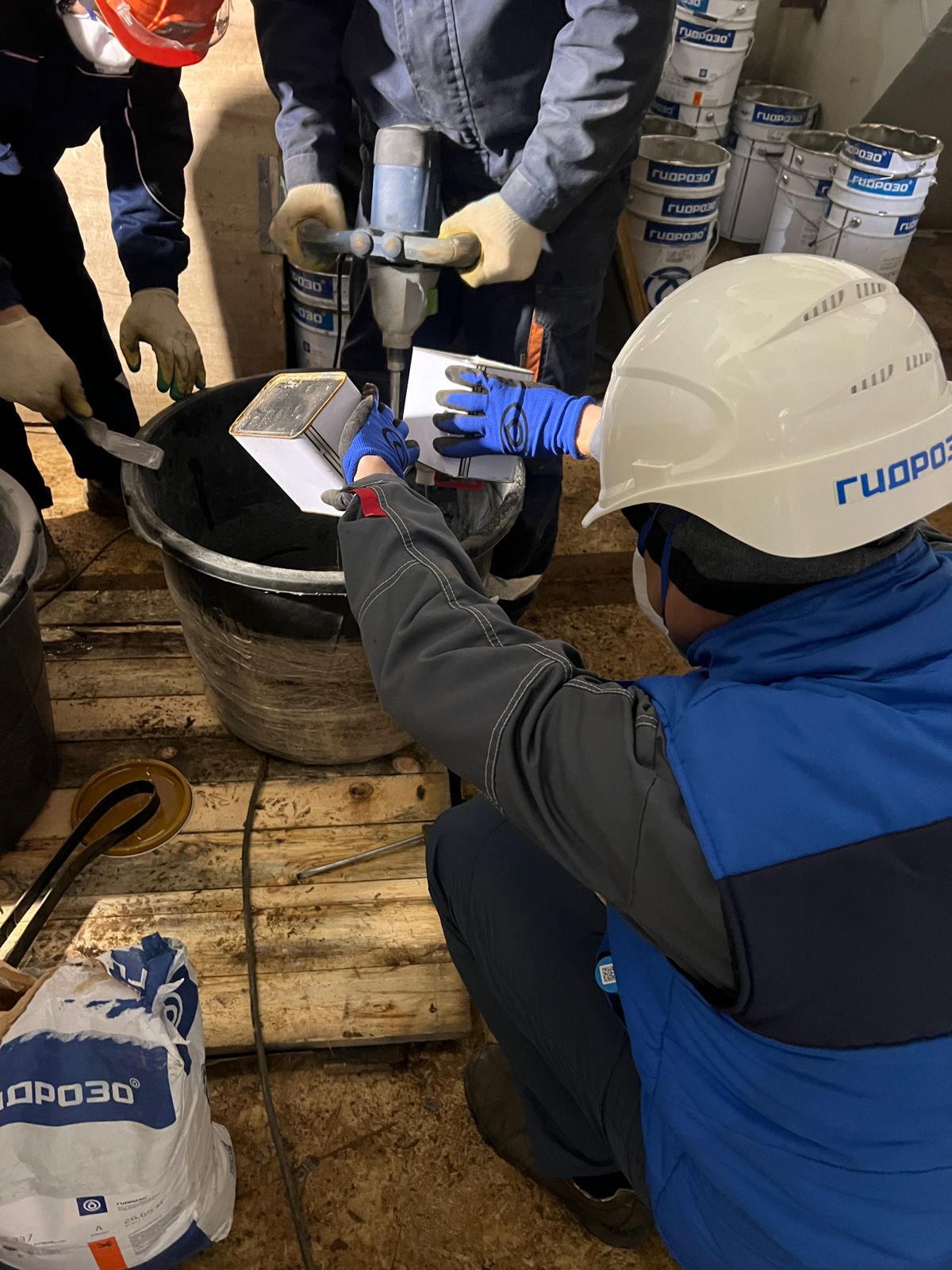

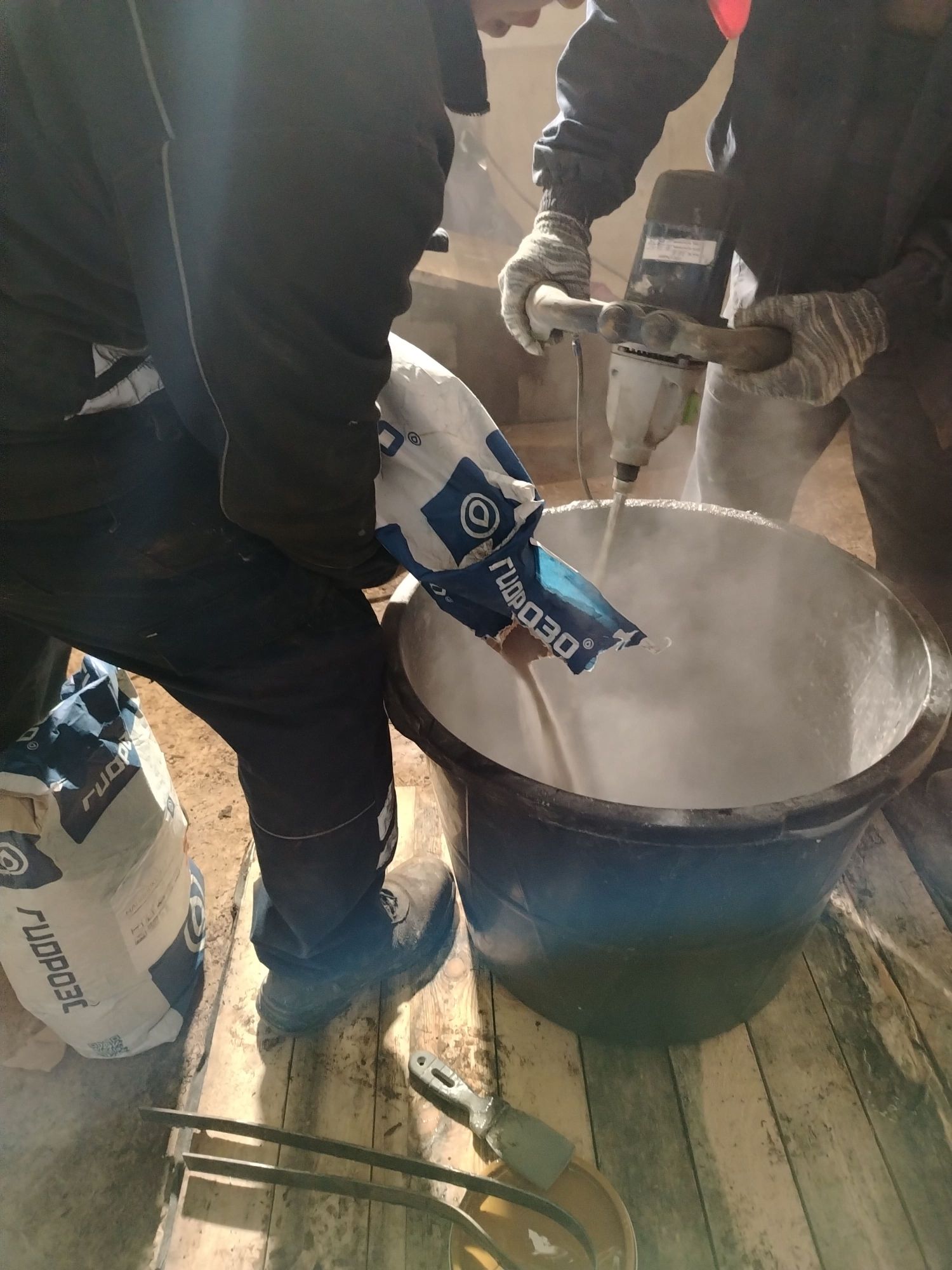

  • Введение сухой части - компонента А

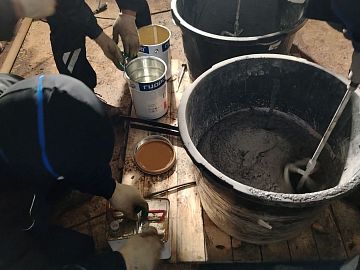

  • Процесс смешивания компонентов Манопокс 337 ведется до получения однородно окрашенной массы с равномерно распределённым заполнителем.

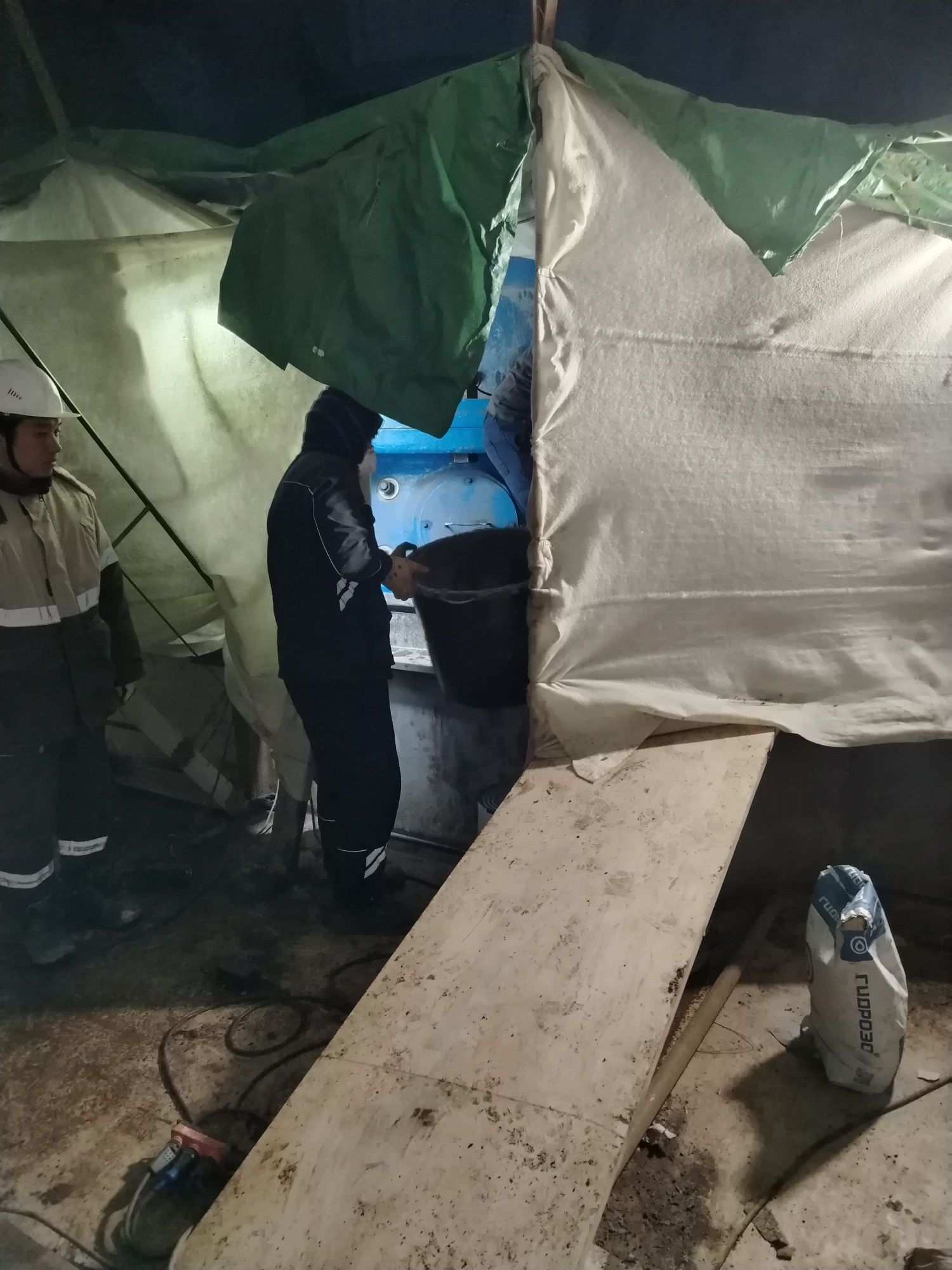

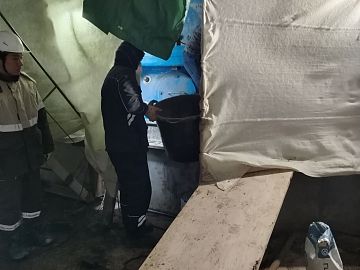

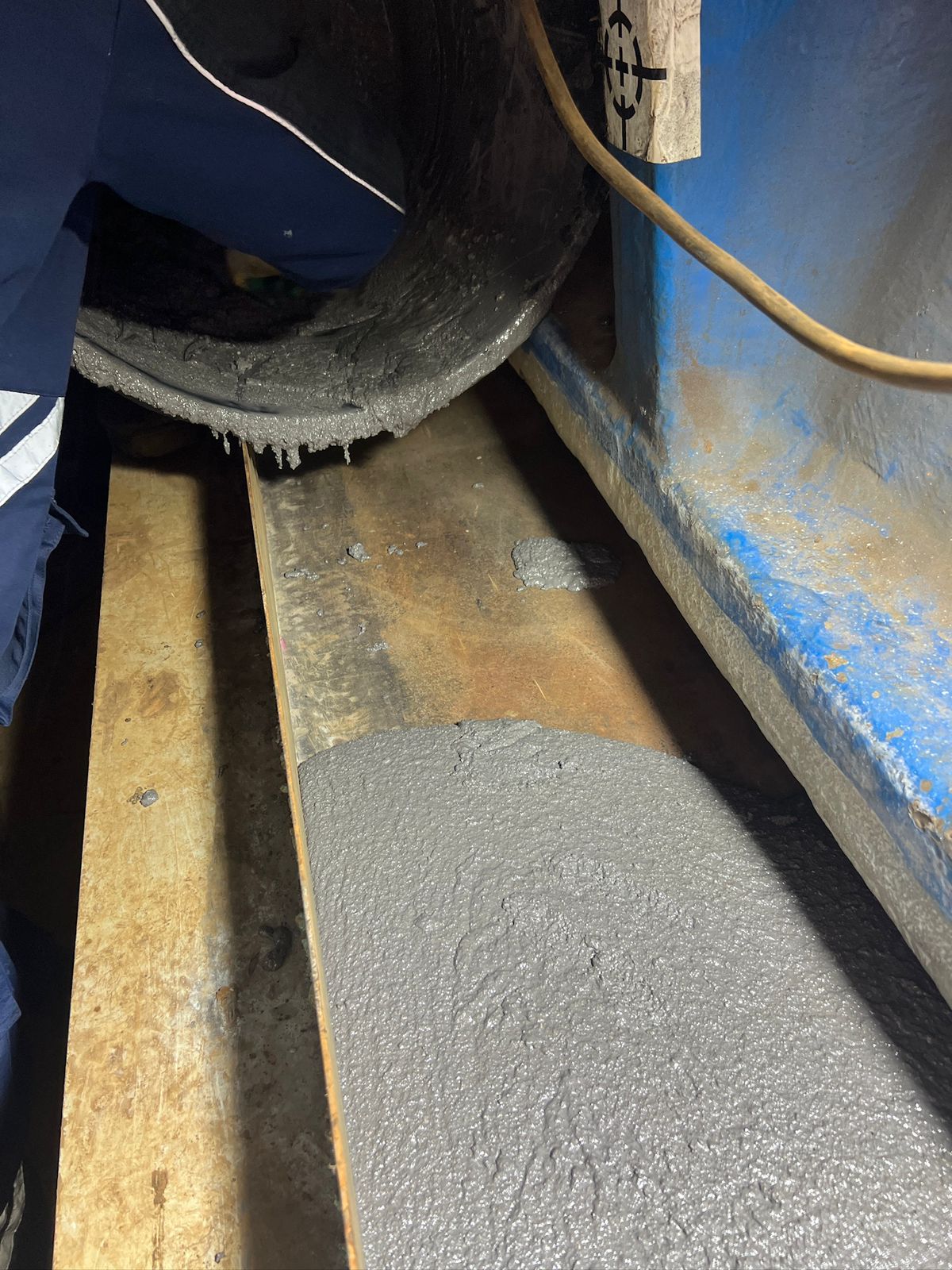

  • Ручная подача состава в зону опалубки

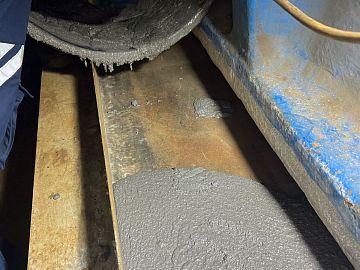

  • Начало заливки первого слоя состава

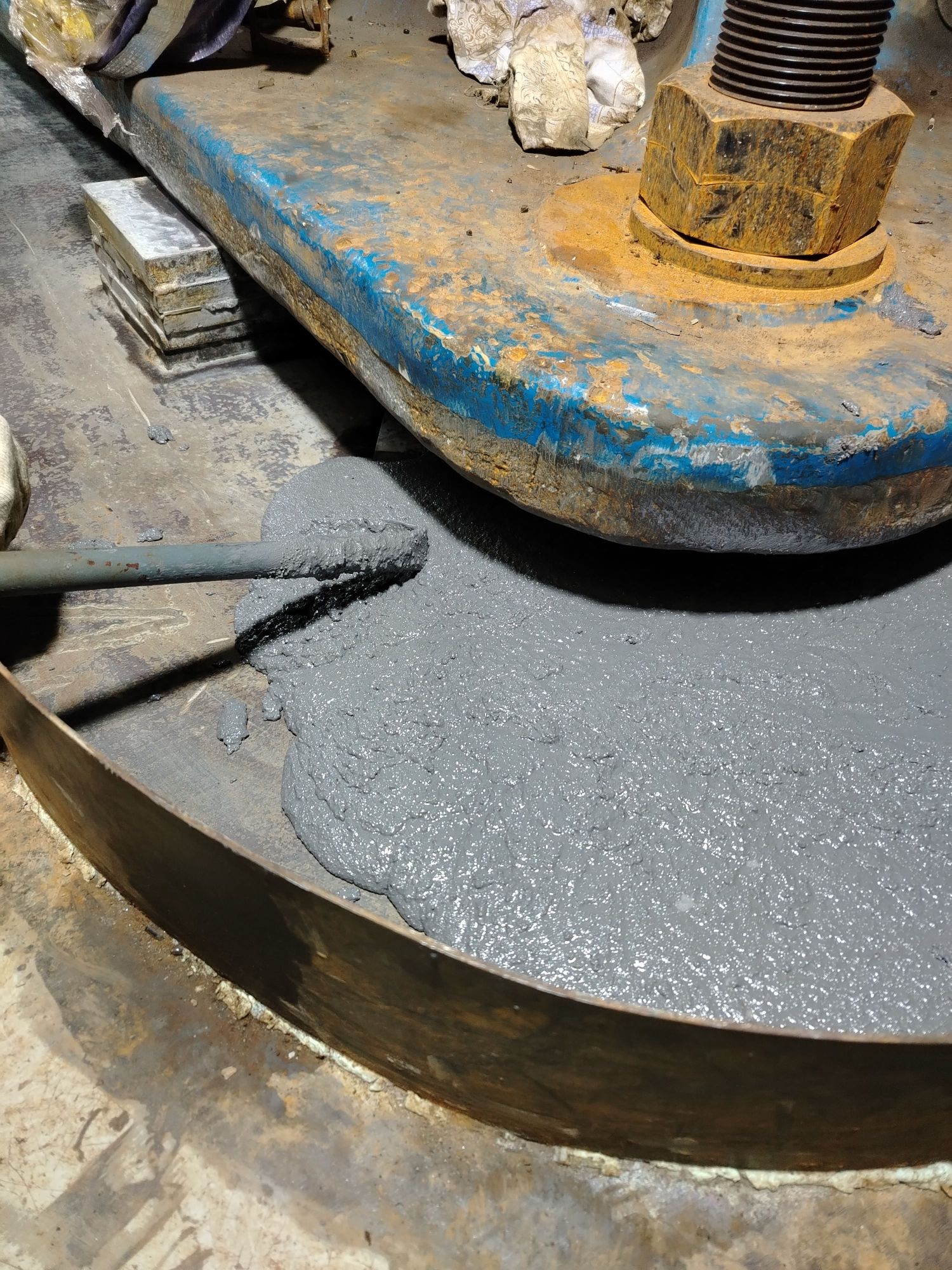

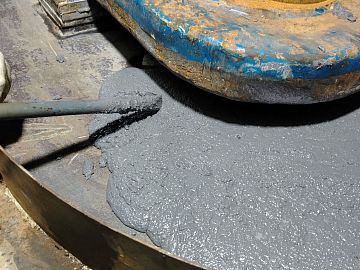

  • Распределение состава под оборудованием

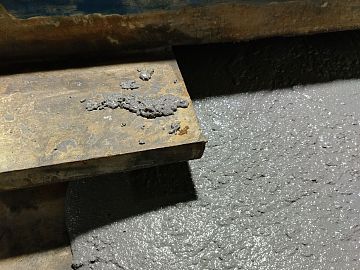

  • Подача состава ведётся непрерывным потоком, что обеспечивает монолитность подливки и равномерную передачу нагрузок от дробилки основанию

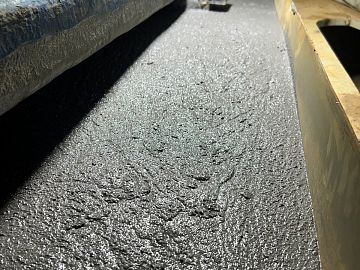

  • Первый слой заливки состава завершен

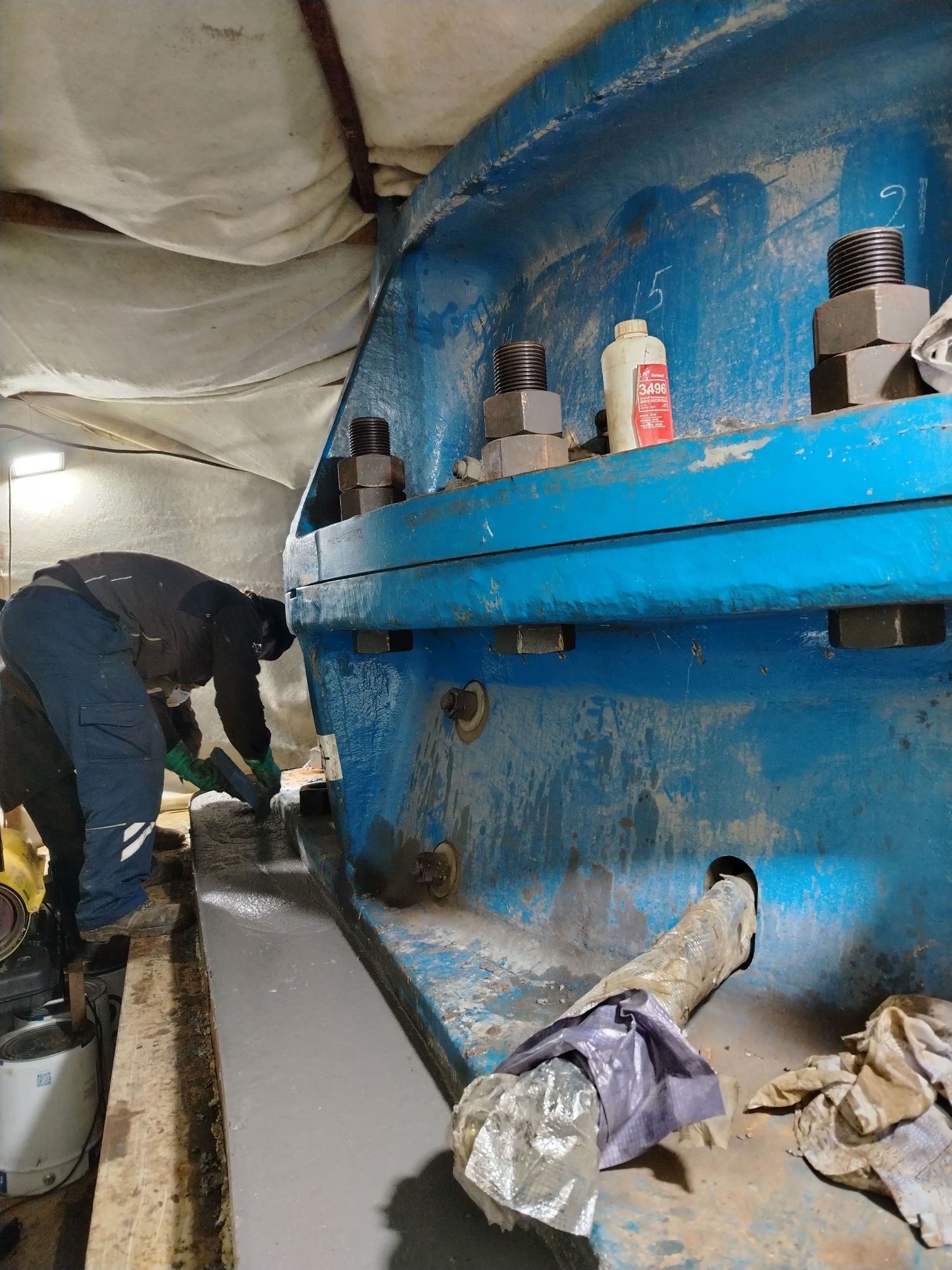

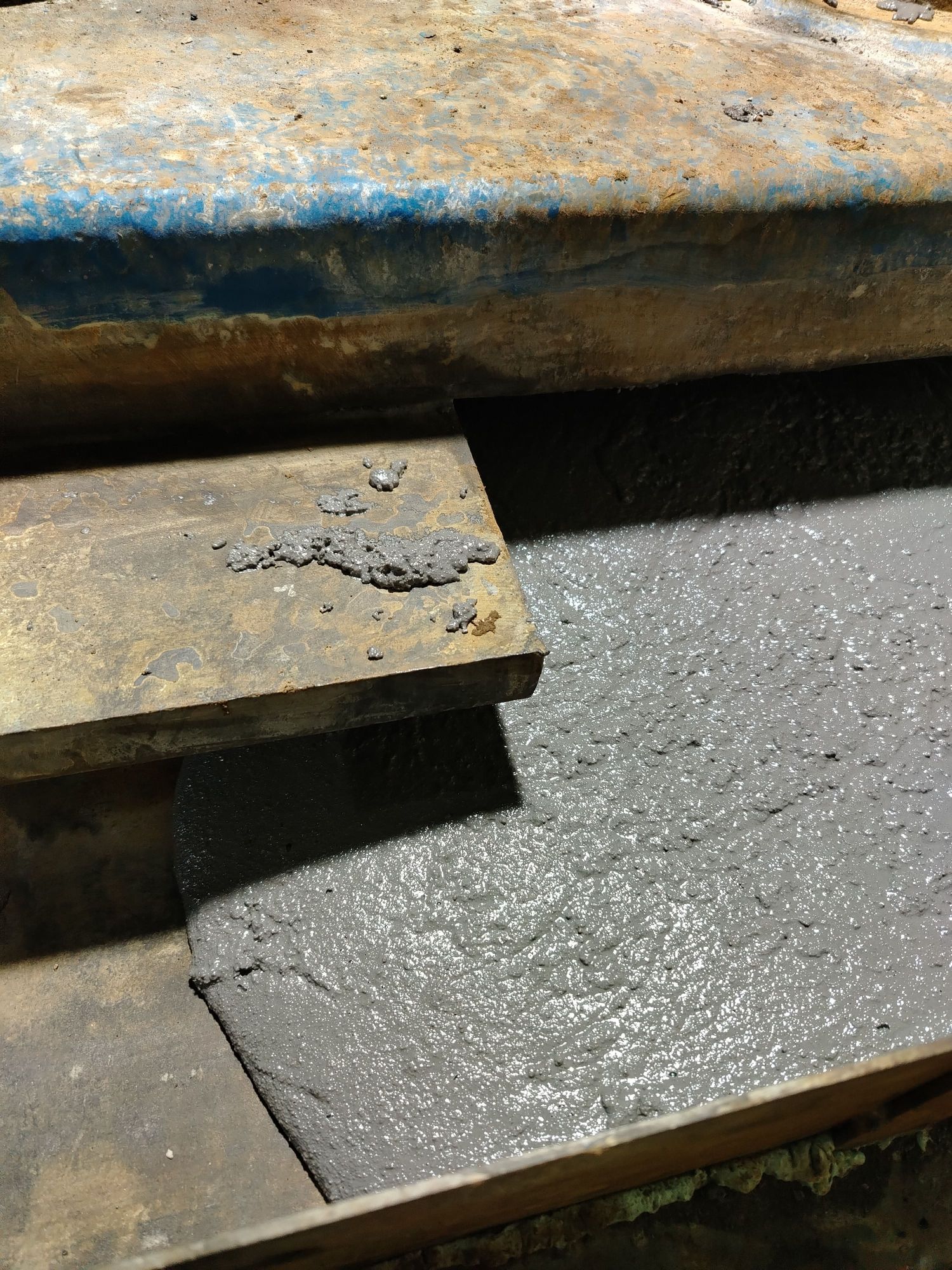

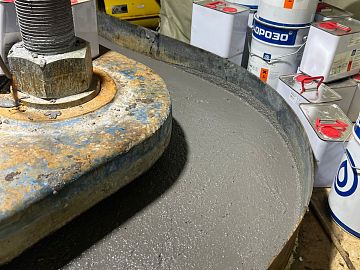

  • Высокая подвижность состава обеспечивает качественное заполнение пространства вокруг и под основанием дробильной установки

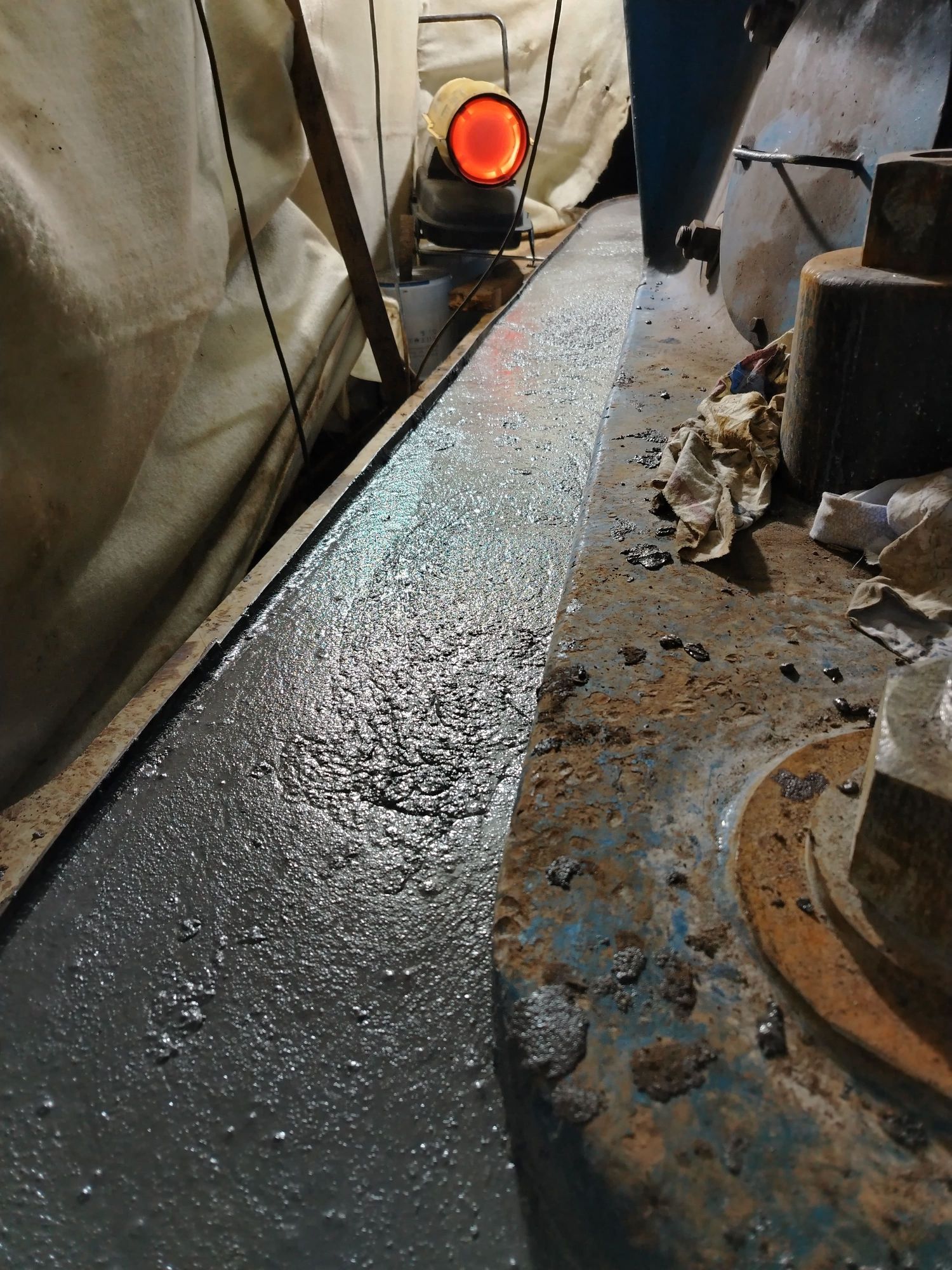

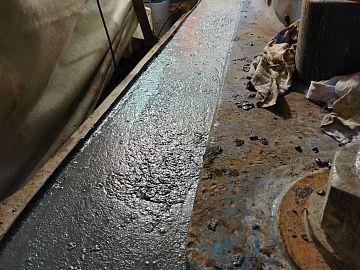

  • Пушки работают постоянно, поддерживая требуемую рабочую температуру на всём протяжении работ

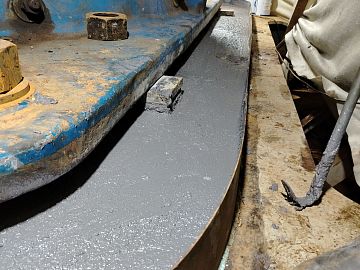

  • Первый слой залит, технологическая пауза

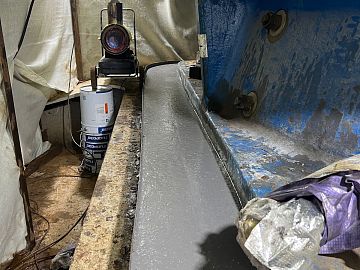

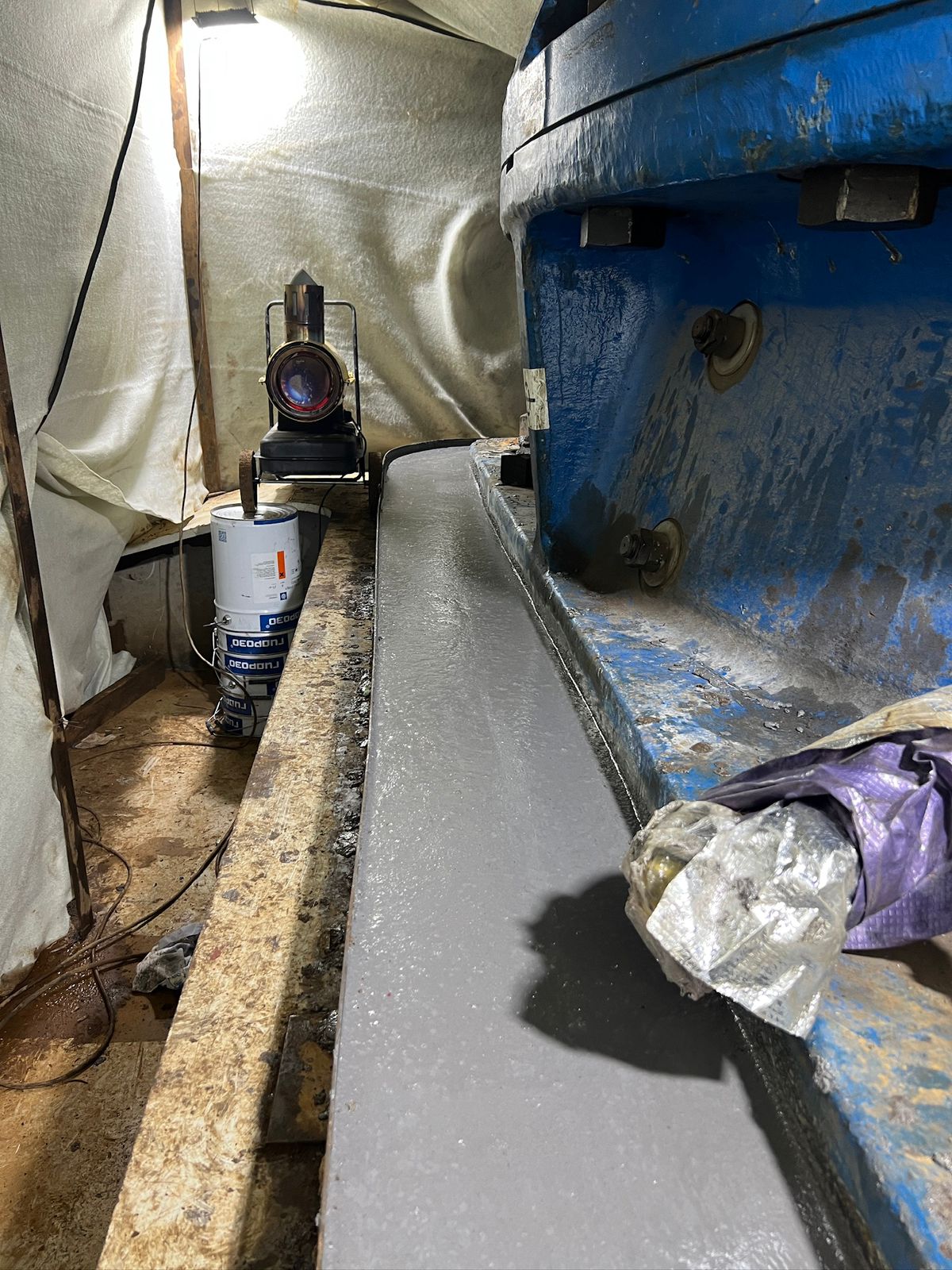

  • Второй слой подлит до уровня станины

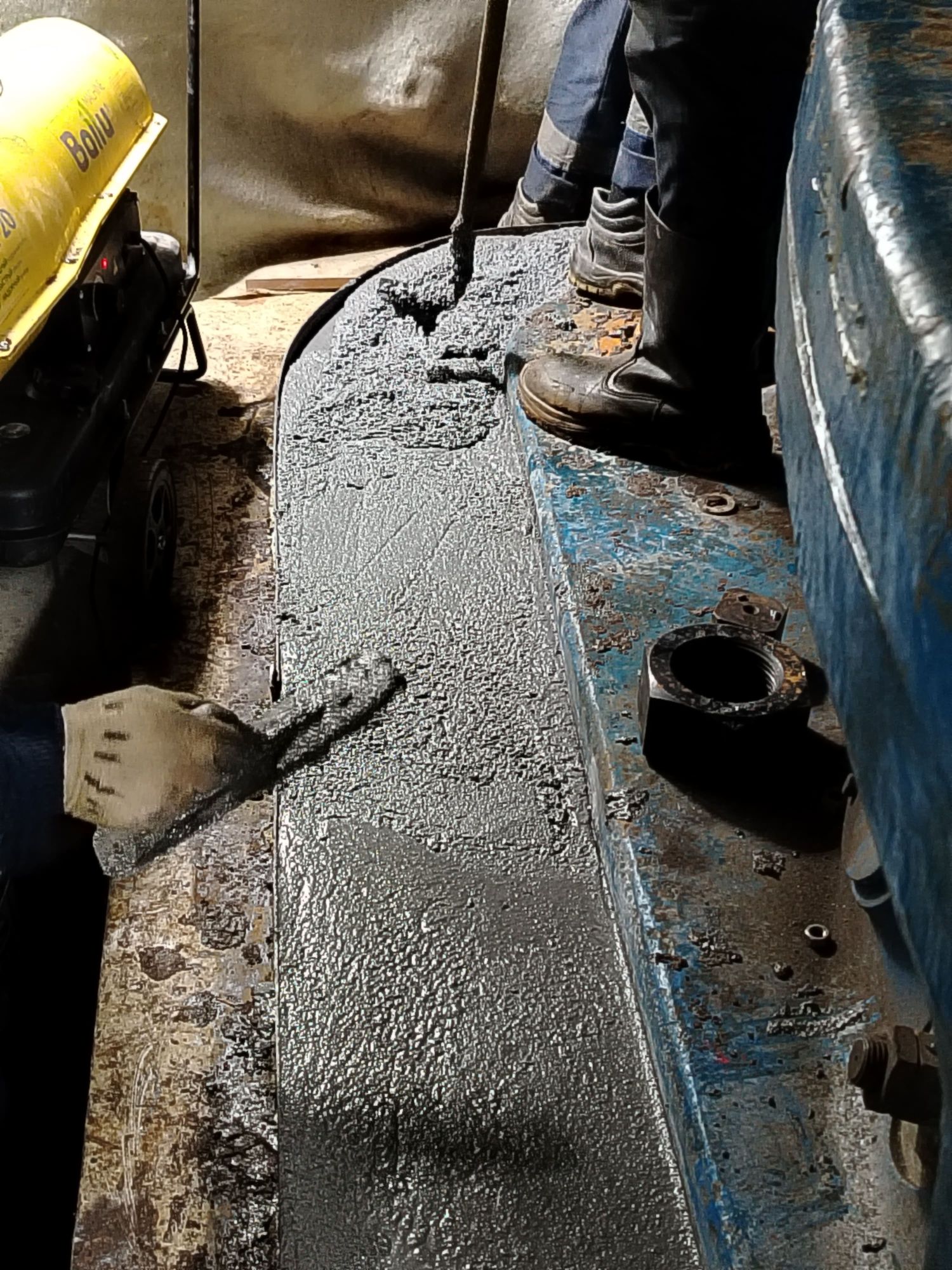

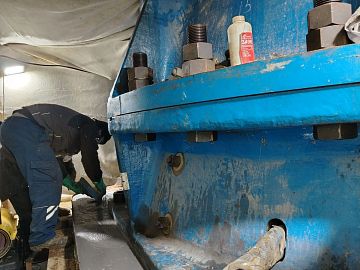

  • Выравнивание второго слоя
  • Начата заливка второго слоя, производится распределение состава

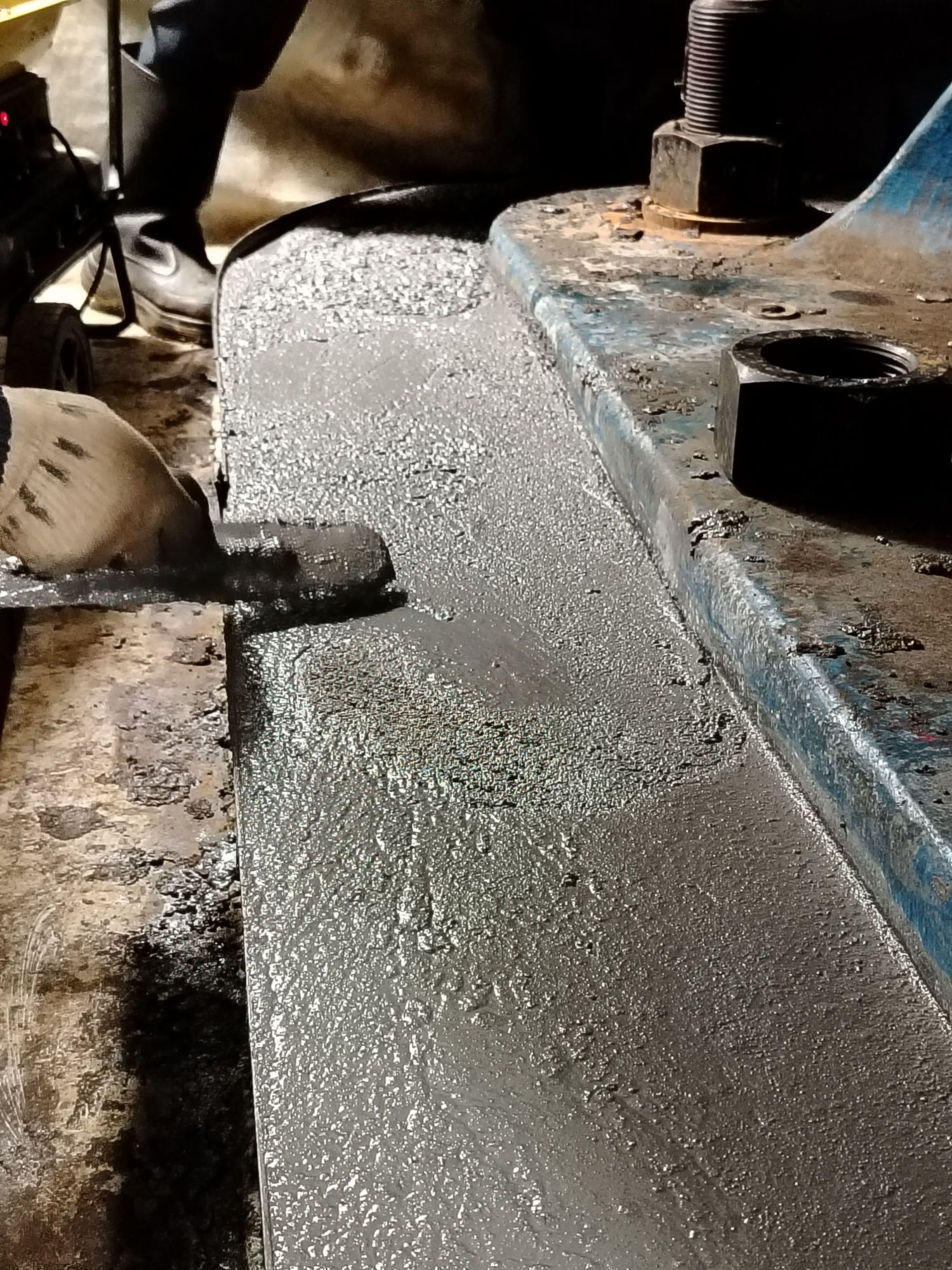

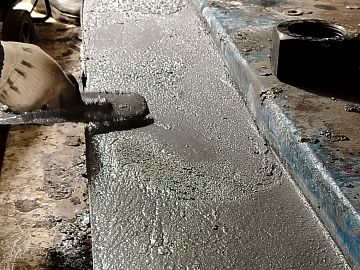

  • Заглаживание под опалубку

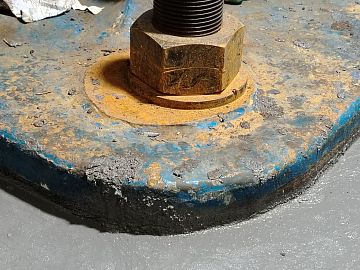

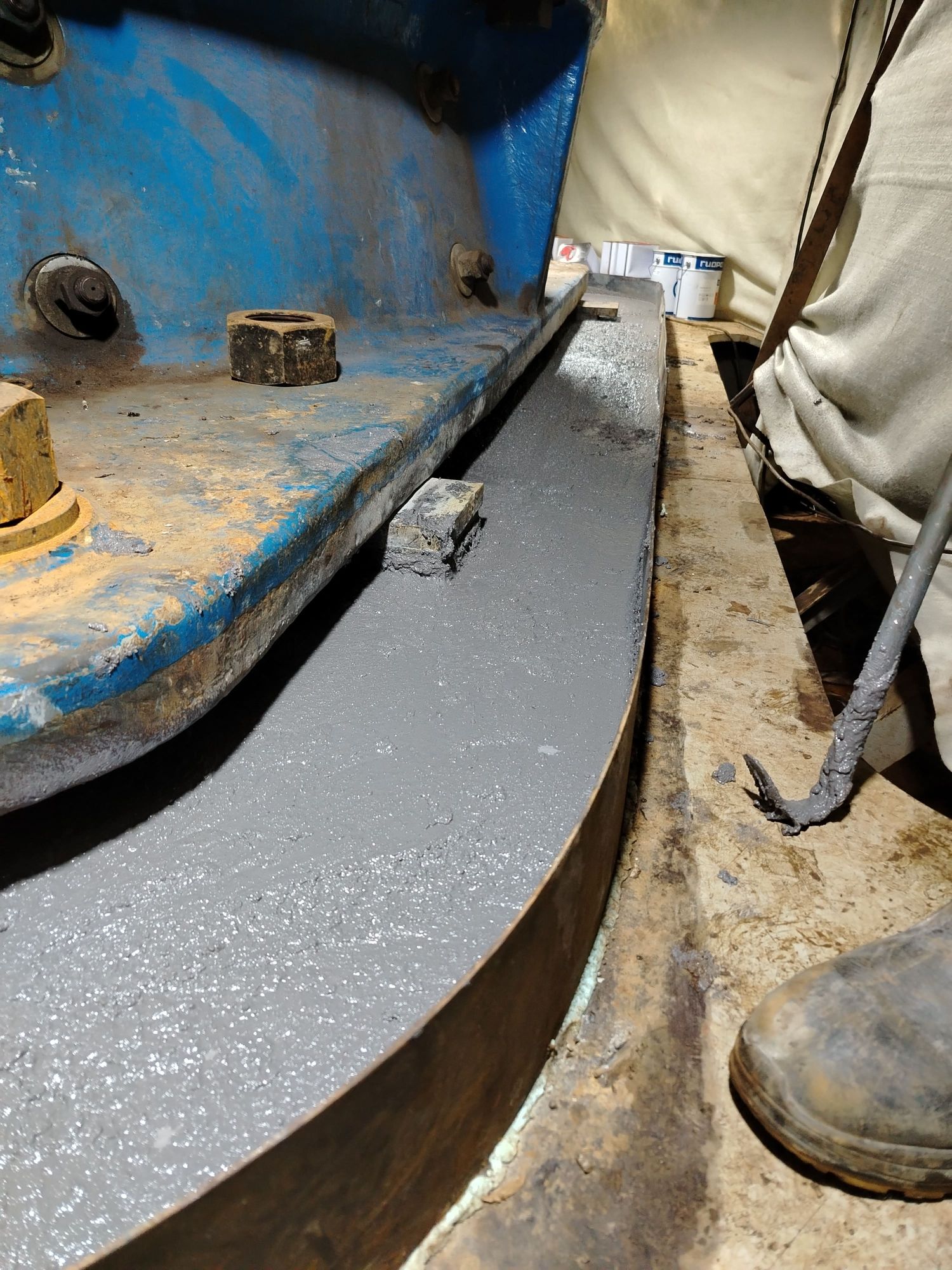

  • Подливка завершена

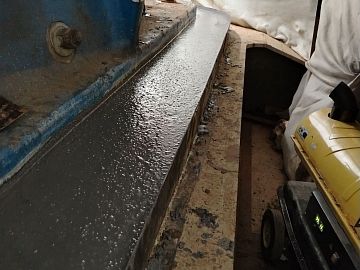

  • Через 7 дней после заливки Манопокс 337 набирает проектную прочность и считается готовым к эксплуатации, в том числе к нагружению и монтажу оборудования

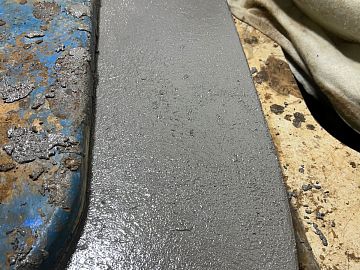

  • Тепловой контур сохраняется

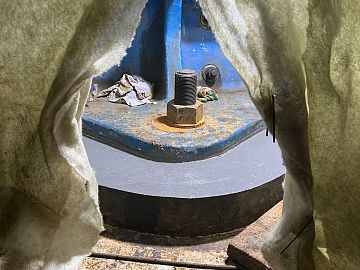

  • Работы по подливке закончены

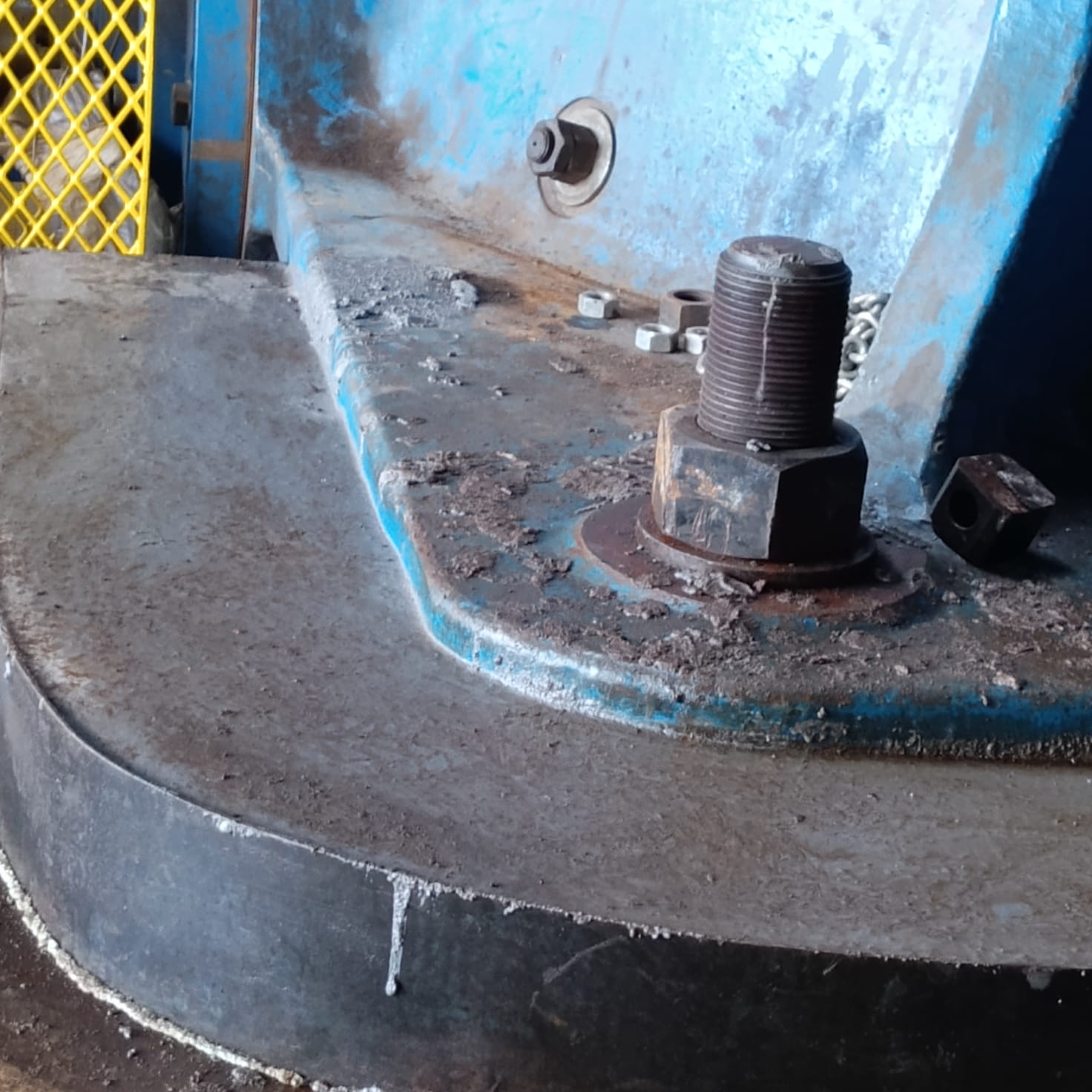

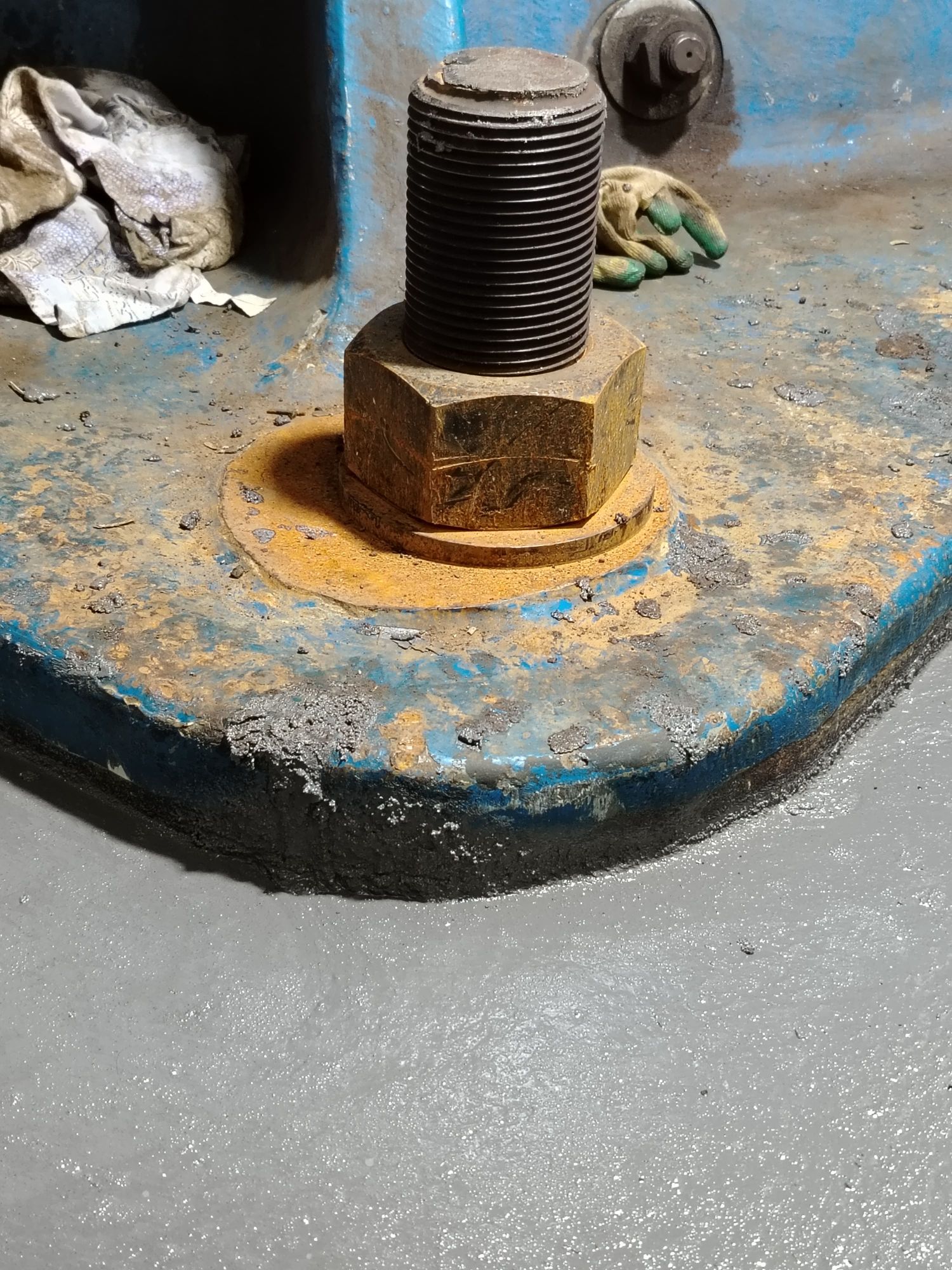

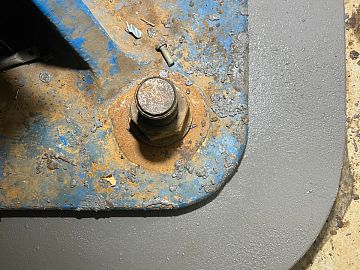

  • Материал через 7суток

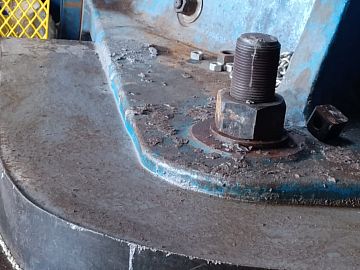

  • Вид после демонтажа теплового контура

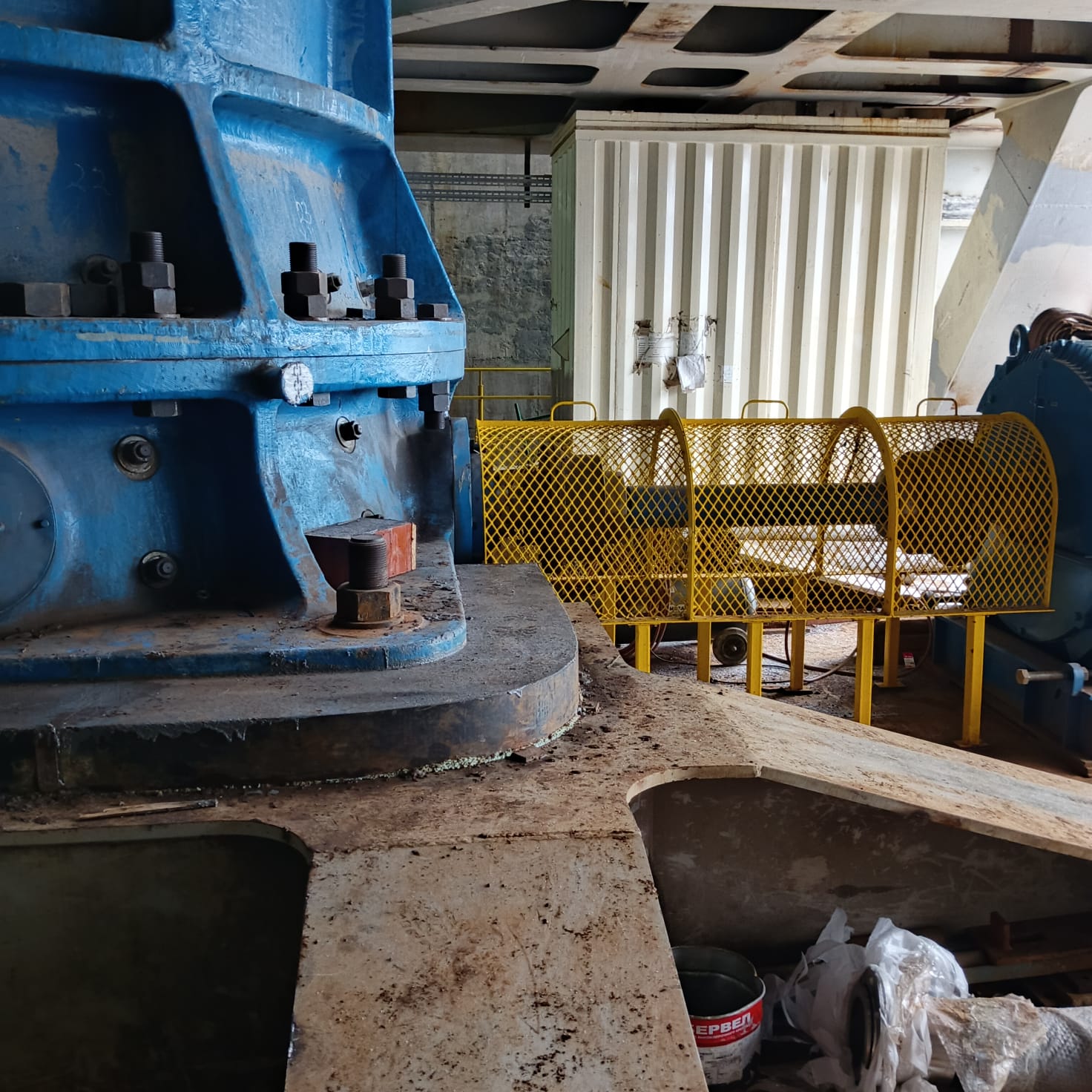

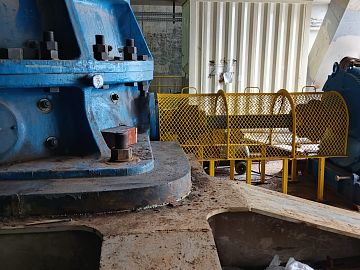

  • Оборудование готово к эксплуатации
  • Памятник золотодобытчикам
Файлы для загрузки
Карточка объекта
Продукты
Подливка тяжелого оборудования составом Манопокс 337
Вид объекта Промышленное строительство
Вид работ Укрепление
Ремонт бетона
Основание Бетон
Элементы Фундамент
Подземная часть
Период проведения работ Сентябрь 2025
Местоположение Северо-Енисейский район
Площадь, кв. м. 30
✖
